Programmazione: tornitura
14.2 Funzioni base (opzione software 50)
14
478
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

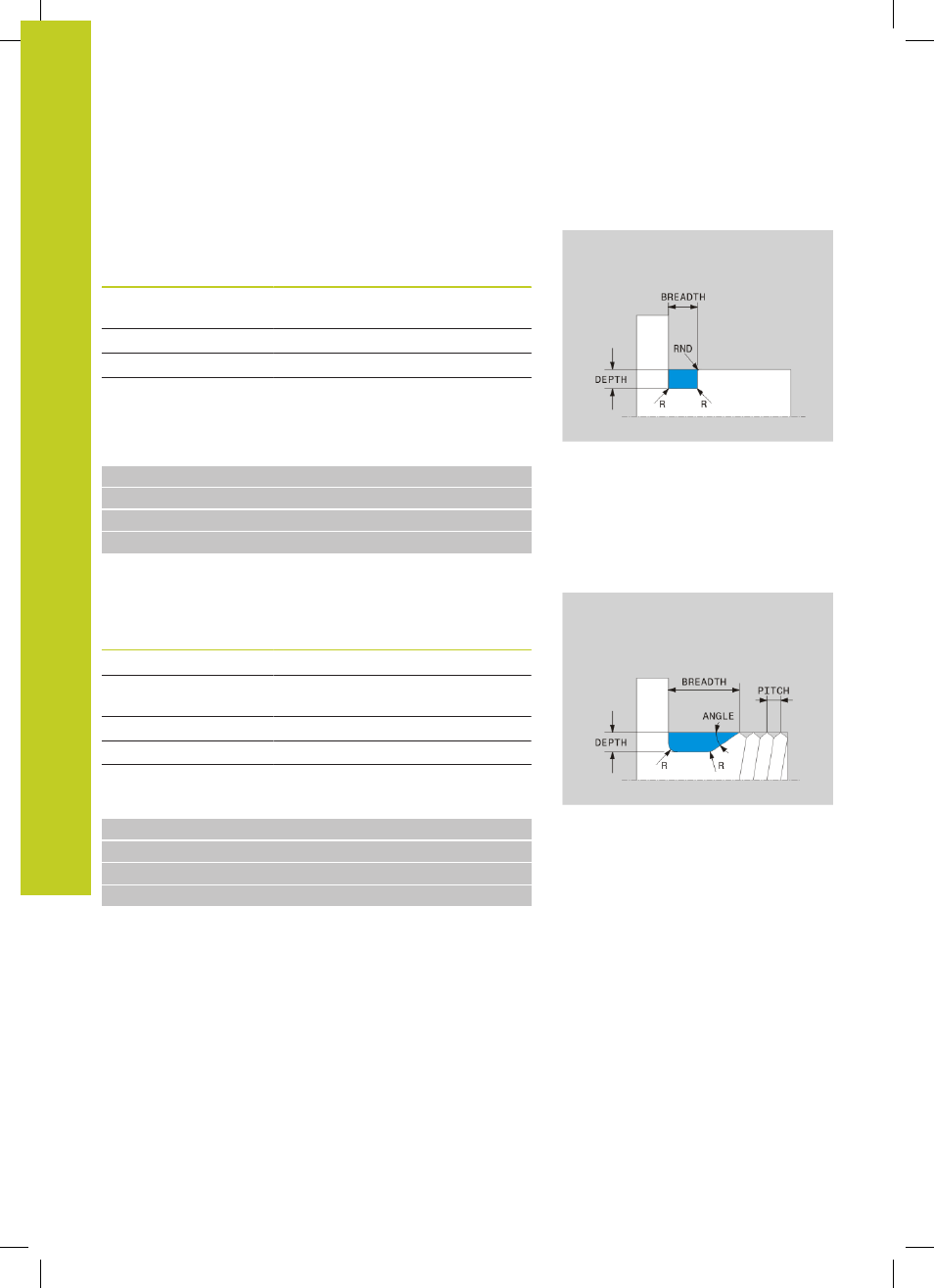

Scarico UDC TYPE_U
Elementi di immissione nello scarico UDC TYPE_U
Elemento di
immissione Impiego Inserimento
R Raggio di entrambi gli
angoli interni obbligatorio
DEPTH Profondità scarico obbligatorio
BREADTH Larghezza scarico obbligatorio
RND / CHF Arrotondamento /
Smusso dell'angolo
esterno obbligatorio
Scarico forma U: profondità = 3, larghezza = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
Scarico UDC THREAD
Elementi di immissione nello scarico DIN 76
UDC THREAD
Elemento di
immissione Impiego Inserimento
PITCH
Passo filetto opzionale
R
Raggio di entrambi gli
angoli interni opzionale
DEPTH
Profondità scarico opzionale
BREADTH Larghezza scarico opzionale
ANGLE Angolo scarico opzionale
Scarico filettato a norma DIN 76: passo filetto = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PITCH2
24 L X+60
