Programmazione della prima parte 1.3
1
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
53
Programmazione di un profilo semplice

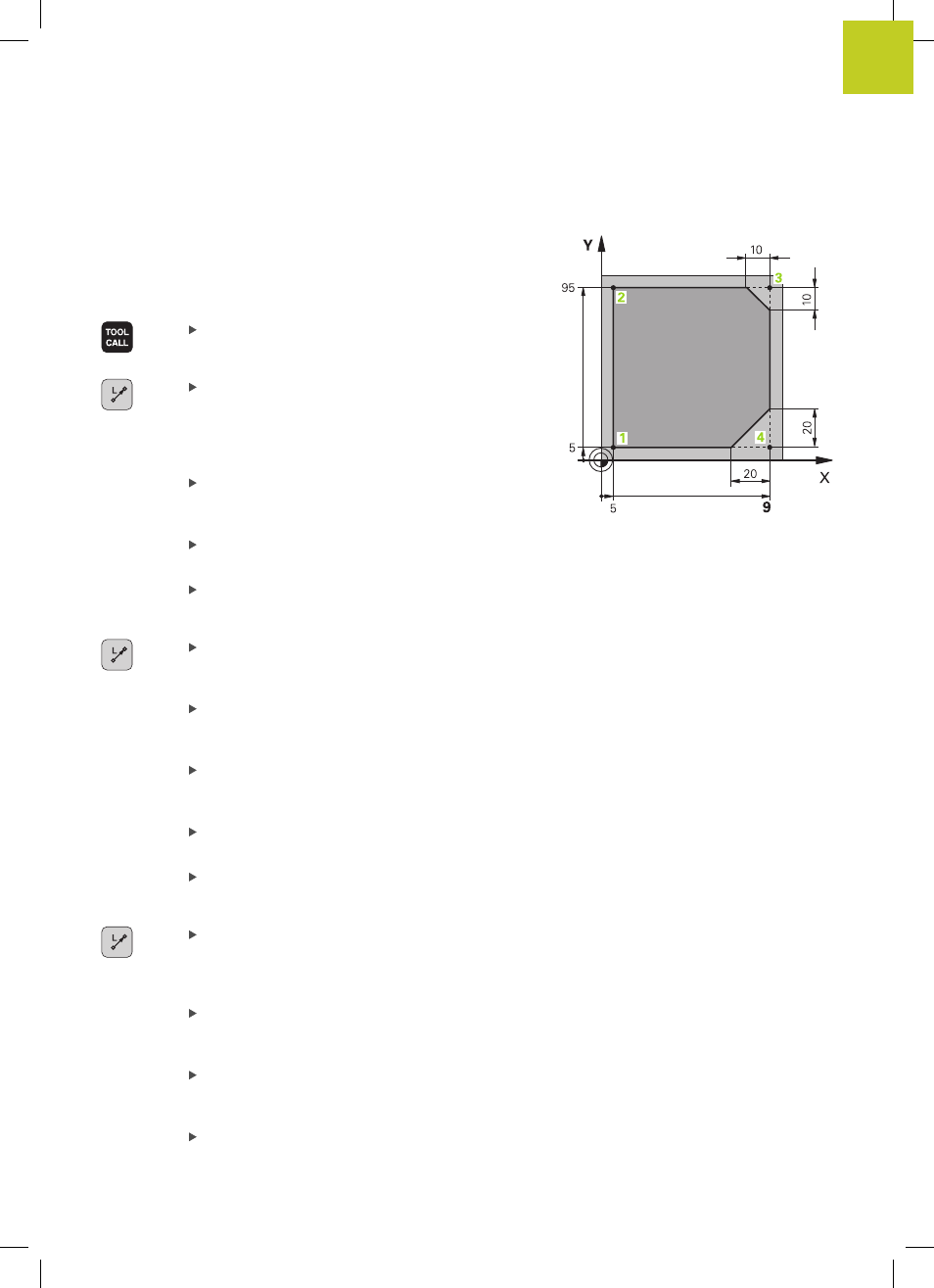

Il profilo rappresentato nella figura a destra deve essere contornato
mediante una passata di fresatura alla profondità di 5 mm. La
definizione del pezzo grezzo è già stata creata. Dopo aver aperto
un dialogo con il tasto funzione, inserire tutti i dati richiesti dal TNC
nella riga di intestazione dello schermo.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto ENT, non
tralasciare l'asse utensile
Disimpegno utensile: premere il tasto arancione
dell'asse Z per procedere al disimpegno nell'asse
utensile e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Corr.raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Confermare Avanzamento F=? con il tasto ENT:
spostare in rapido (
FMAX)
Confermare Funzione M ausiliaria? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Preposizionamento utensile nel piano di lavoro:
premere il tasto arancione dell'asse X e inserire il
valore della posizione da raggiungere, ad es. -20
Premere il tasto arancione dell'asse Y e inserire il
valore della posizione da raggiungere, ad es. -20.
Confermare con il tasto ENT
Corr.raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Confermare Avanzamento F=? con il tasto ENT:
spostare in rapido (
FMAX)
Confermare Funzione M ausiliaria? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Spostare l'utensile alla profondità: premere il
tasto arancione dell'asse e inserire il valore della
posizione da raggiungere, ad es. -5. Confermare
con il tasto ENT
Corr.raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Avanzamento F=? Inserire l'avanzamento di
posizionamento, ad es. 3000 mm/min, confermare
con il tasto ENT
Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es.
M13, confermare con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
