Rappresentazione del pezzo grezzo nell'area di lavoro 17.2
17
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
563

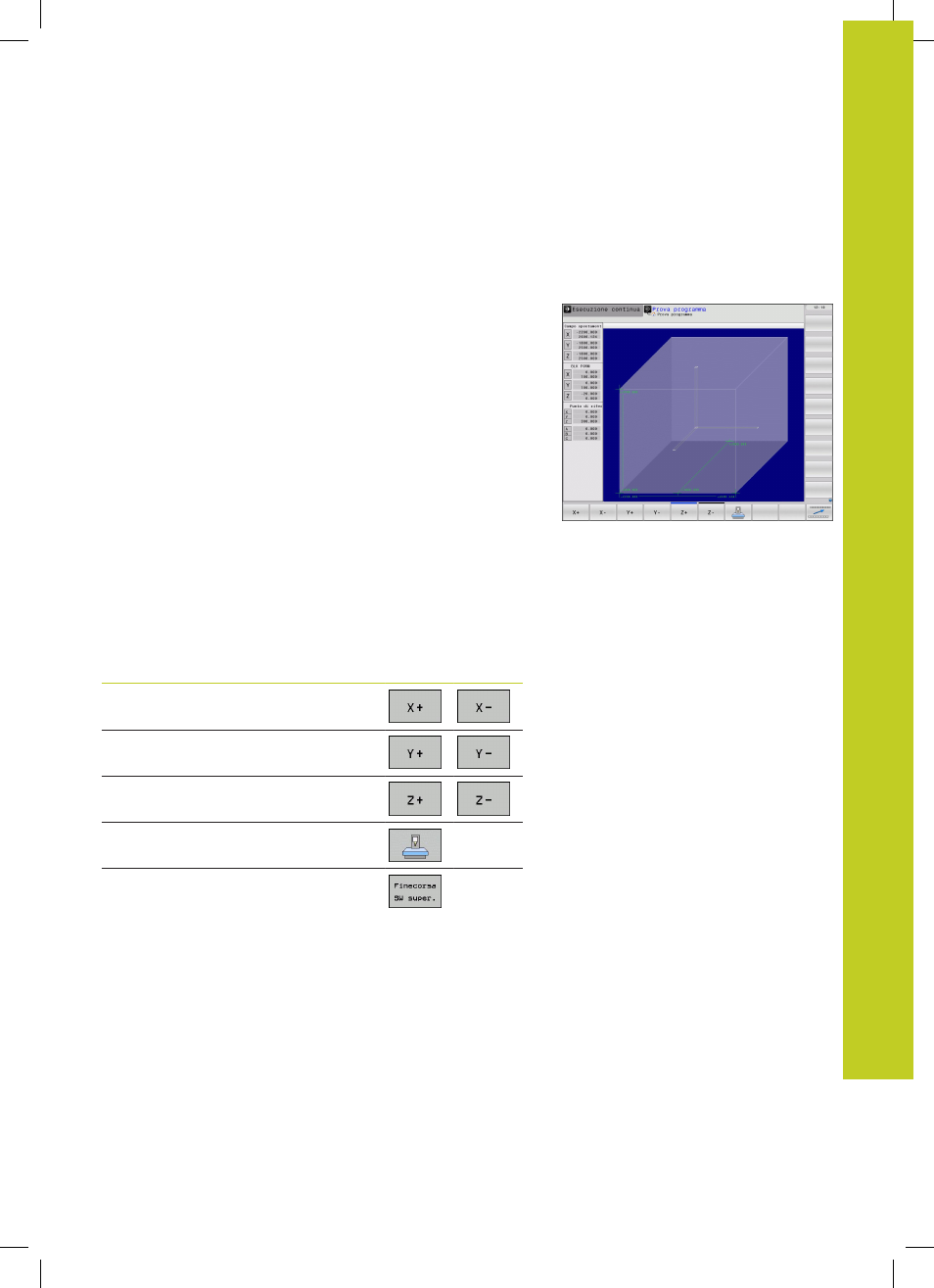

17.2 Rappresentazione del pezzo grezzo
nell'area di lavoro
Applicazione
Nel modo operativo Prova programma, è possibile effettuare una
verifica grafica della posizione o dell’origine del pezzo grezzo
nell'area di lavoro della macchina e attivare il controllo di tale area
nel modo operativo Prova programma: premere il softkey
GREZZO
IN ZONA LAVORAZ. Con il softkey
Finecorsa SW super. (2° livello
softkey) è possibile attivare o disattivare la funzione.
Un altro parallelepipedo trasparente rappresenta il pezzo grezzo,
le cui dimensioni sono presentate nella tabella
BLK FORM. Il
TNC ricava le dimensioni dalla definizione del pezzo grezzo del
programma selezionato. Il parallelepipedo che rappresenta il pezzo
grezzo definisce il sistema di coordinate la cui origine si trova
all'interno del parallelepipedo.
L'esatta posizione del grezzo all'interno dell'area di lavoro non è
di norma essenziale per la Prova programma. Se si attiva tuttavia il
controllo dell’area di lavoro, è necessario spostare “graficamente”
il pezzo grezzo in modo tale che quest’ultimo si trovi all’interno
dell’area di lavoro. Utilizzare a tale scopo i softkey riportati in
tabella.
È inoltre possibile attivare l'origine attuale per il modo operativo
Prova programma (vedere tabella seguente, ultima riga).
Funzione Softkey
Spostamento pezzo grezzo in direzione X
positiva/negativa
Spostamento pezzo grezzo in direzione Y
positiva/negativa
Spostamento pezzo grezzo in direzione Z
positiva/negativa
Visualizzazione del pezzo grezzo riferito
all'origine impostata
Attivazione o disattivazione della funzione
di controllo
