Programmazione: tornitura
14.2 Funzioni base (opzione software 50)
14
476
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

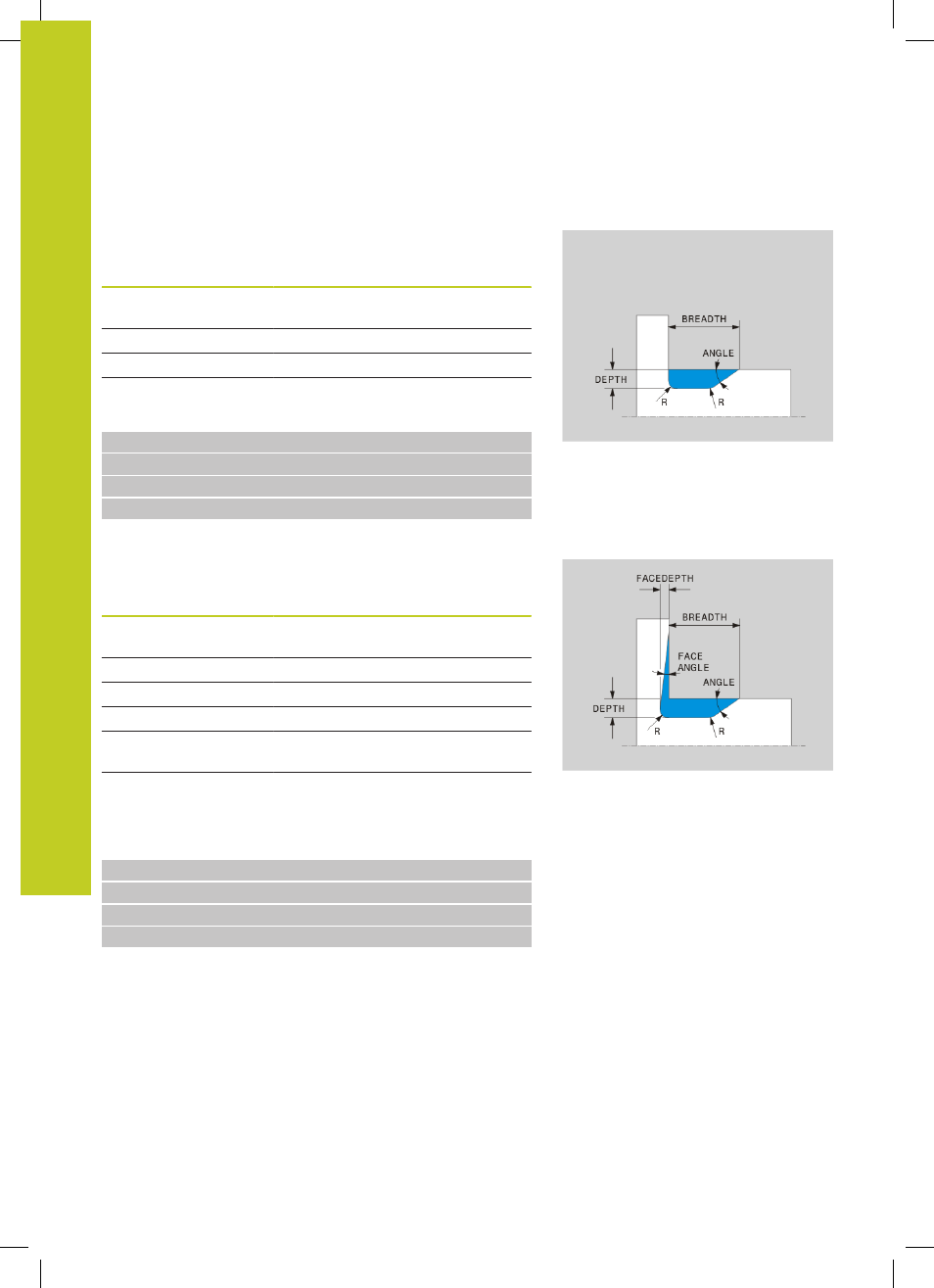

Scarico DIN 509 UDC TYPE _E
Elementi di immissione nello scarico DIN 509 UDC TYPE_E
Elemento di
immissione Impiego Inserimento
R Raggio di entrambi gli
angoli interni opzionale
DEPTH Profondità scarico opzionale
BREADTH Larghezza scarico opzionale
ANGLE Angolo scarico opzionale
Scarico: profondità = 2, larghezza = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Scarico DIN 509 UDC TYPE_F
Elementi di immissione nello scarico DIN 509
UDC TYPE_F
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni opzionale
DEPTH
Profondità scarico opzionale
BREADTH
Larghezza scarico opzionale
ANGLE
Angolo scarico opzionale
FACEDEPTH
Profondità della
superficie piana opzionale
FACEANGLE
Angolo del profilo della
superficie piana opzionale
Scarico forma F: profondità = 2, larghezza = 15, profondità
superficie piana = 1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
