Avvicinamento e allontanamento dal profilo 6.3
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
201

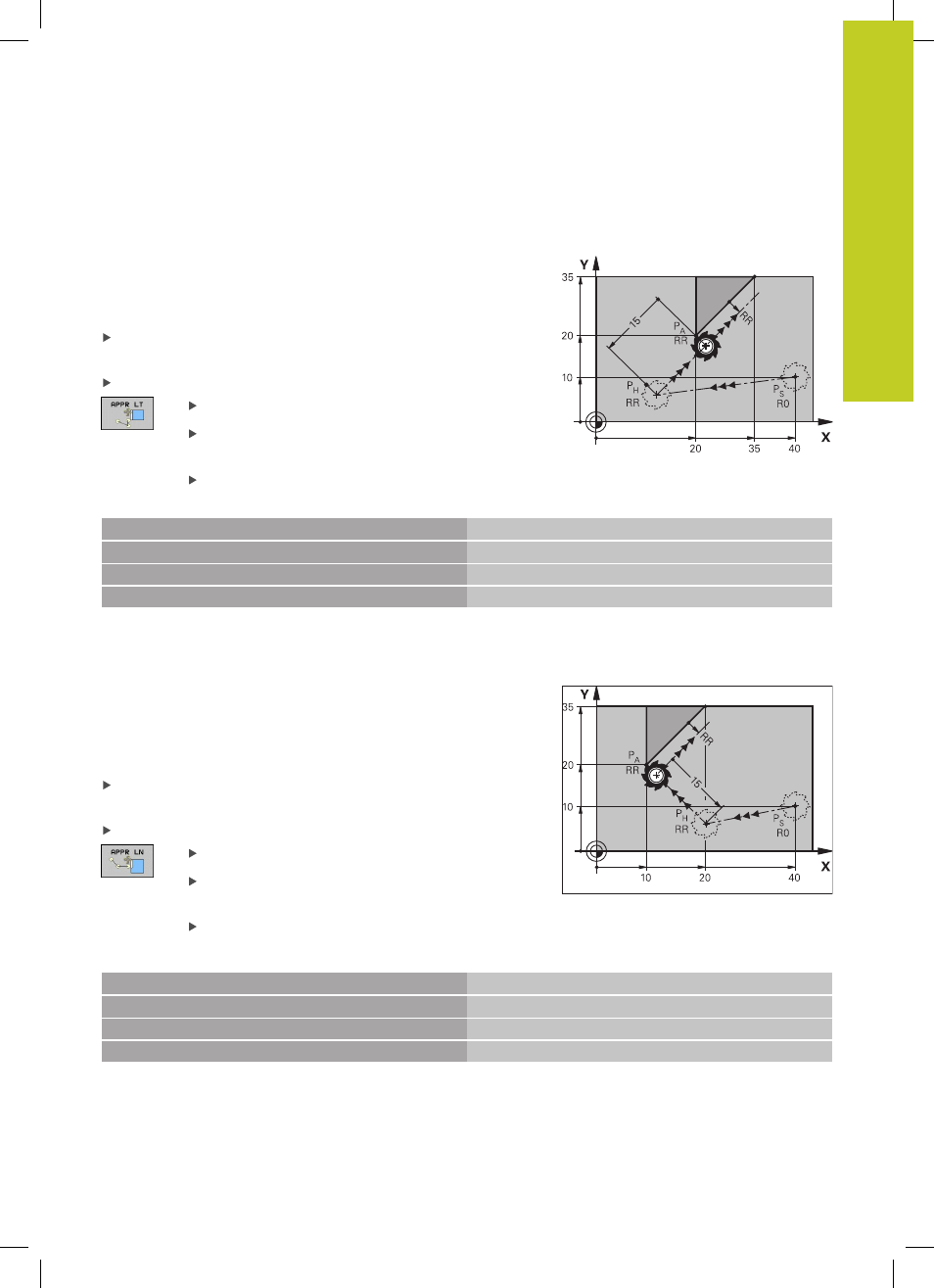

Avvicinamento su una retta con raccordo tangenziale:
APPR LT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al
punto ausiliario P
H
. Da lì l'utensile si porta tangenzialmente su una
retta sul primo punto del profilo P
A
. Il punto ausiliario P
H
si trova alla
distanza LEN dal primo punto del profilo P
A
.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LT:
Coordinate del primo punto del profilo P
A
LEN: distanza del punto ausiliario P
H
dal primo
punto del profilo P
A
Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
7 L X+40 Y+10 R0 FMAX M3 Posizionamento su P
S
senza corr. raggio
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
P
A
con corr. raggio RR, distanza da P
H
a P
A
: LEN=15
9 L X+35 Y+35 Punto finale del primo elemento del profilo
10 L ...
Successivo elemento del profilo
Avvicinamento su una retta perpendicolare al primo
punto del profilo: APPR LN
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al
punto ausiliario P
H
. Da lì l'utensile si porta sul primo punto del
profilo P
A
lungo una retta perpendicolare a tale punto. Il punto
ausiliario P
H
si trova alla distanza LEN + raggio utensile dal primo
punto del profilo P
A
.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LN:
Coordinate del primo punto del profilo P
A
Lunghezza: distanza del punto ausiliario P
H
.
Introdurre LEN sempre con un valore positivo!
Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
7 L X+40 Y+10 R0 FMAX M3 Posizionamento su P
S
senza corr. del raggio
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100
P
A
con corr. raggio RR
9 L X+20 Y+35 Punto finale del primo elemento del profilo
10 L ... Successivo elemento del profilo
