Programmazione: programmazione di profili
6.3 Avvicinamento e allontanamento dal profilo
6
202
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

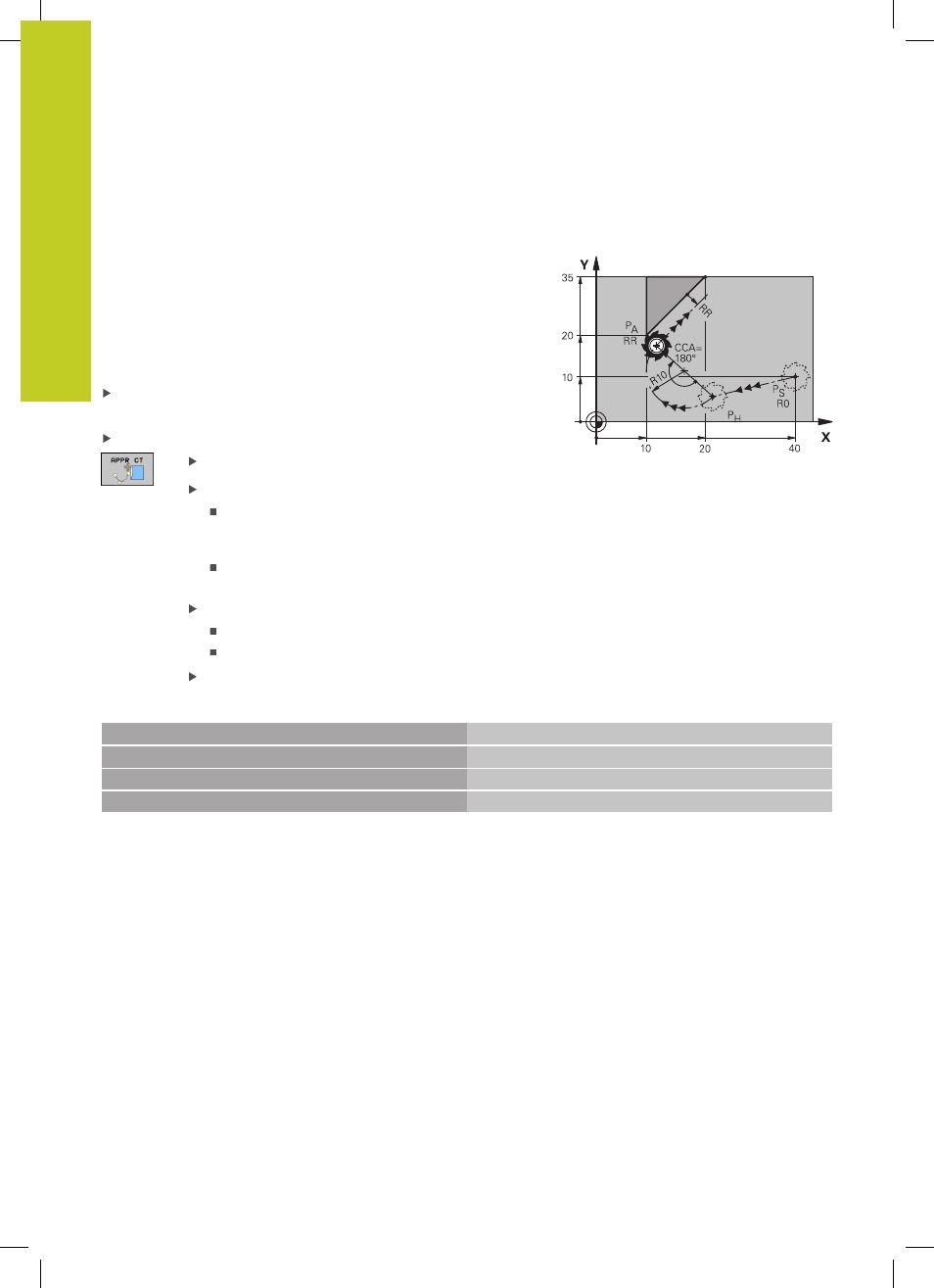

Avvicinamento su una traiettoria circolare con
raccordo tangenziale: APPR CT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l'utensile si porta, su una traiettoria
circolare con raccordo tangenziale al primo elemento di profilo, sul
primo punto del profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e dall'angolo
al centro CCA CCA. Il senso di rotazione della traiettoria circolare è
definito dall'andamento del primo elemento del profilo.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto APPR/DEP e il softkey APPR CT:
Coordinate del primo punto del profilo P
A
Raggio R della traiettoria circolare
Avvicinamento sul lato del pezzo definito dalla
correzione del raggio: Inserire R con segno
positivo.
Avvicinamento dal lato del pezzo: Inserire R con
segno negativo.
Angolo al centro CCA della traiettoria circolare
Inserire CCA solo in senso positivo.
Valore di immissione massimo 360°
Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
7 L X+40 Y+10 R0 FMAX M3 Posizionamento su P
S
senza corr. del raggio
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
P
A
con corr. raggio RR, raggio R=10
9 L X+20 Y+35 Punto finale del primo elemento del profilo
10 L ...
Successivo elemento del profilo
