Avvicinamento e allontanamento dal profilo 6.3
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
199

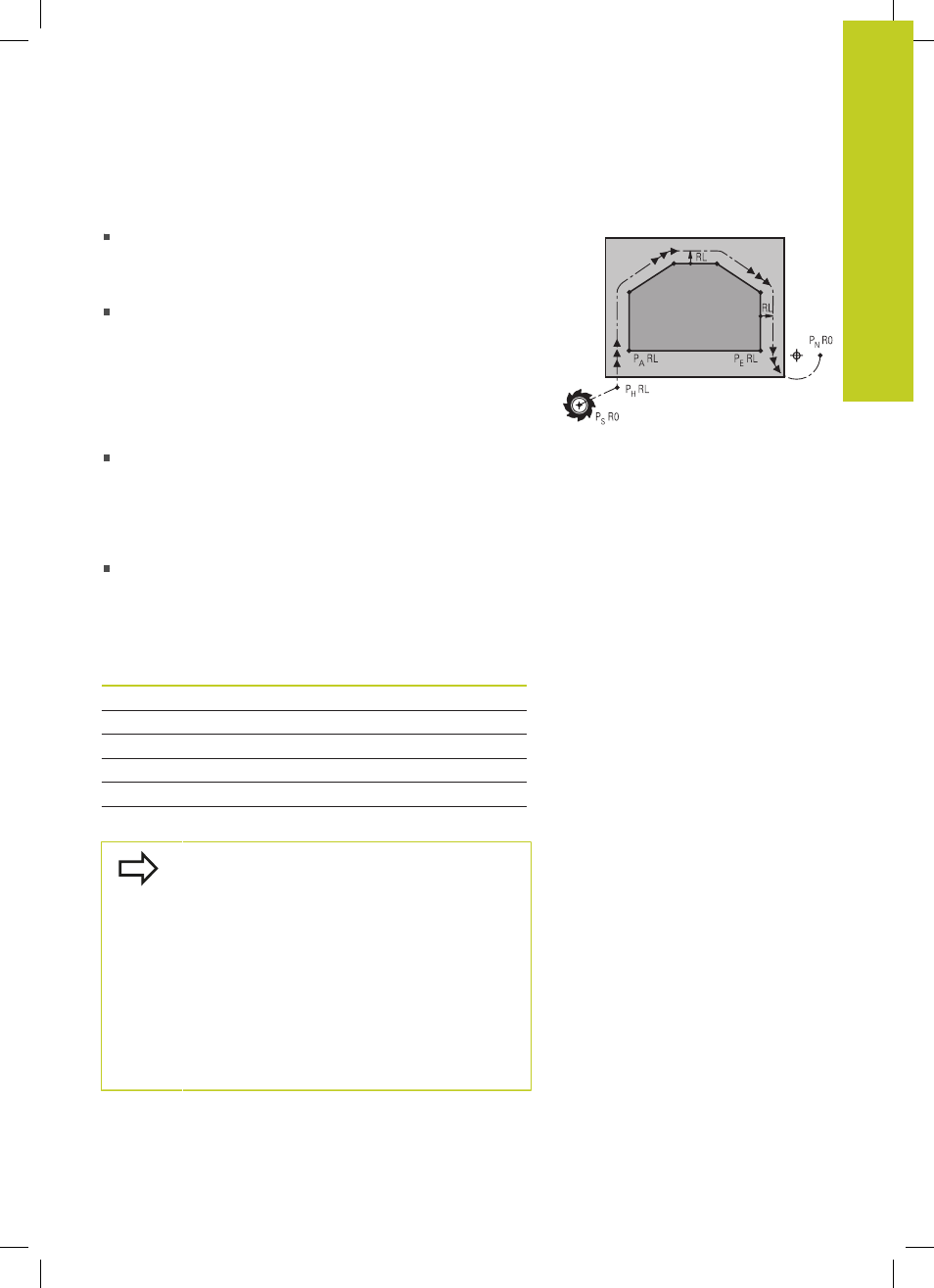

Posizioni importanti per l'avvicinamento e il distacco
Punto di partenza P
S
Questa posizione viene programmata direttamente prima del
blocco APPR. P
S
si trova all'esterno del profilo e viene avvicinato
senza correzione del raggio (R0).
Punto ausiliario P
H
Alcune traiettorie passano nell'avvicinamento e nel distacco
da un punto ausiliario P
H
che il TNC calcola dai dati inseriti nei
blocchi APPR e DEP. Il TNC si sposta dalla posizione attuale al
punto ausiliario P
H
con l'ultimo avanzamento programmato. Se
si programma nell'ultimo blocco di posizionamento prima della
funzione di avvicinamento
FMAX (posizionamento in rapido), il
TNC raggiunge anche il punto ausiliario P
H
in rapido.
Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato nel blocco
APPR, l'ultimo punto del profilo P
E
con una funzione di traiettoria
a scelta. Se il blocco APPR contiene anche la coordinata Z,
il TNC porta l'utensile prima nel piano di lavoro su PH e da lì
nell'asse utensile alla profondità programmata.
Punto finale P
N
La posizione P
N
si trova all'esterno del profilo e risulta dai dati
programmati nel blocco DEP. Se il blocco DEP contiene anche la
coordinata Z, il TNC porta l'utensile prima nel piano di lavoro su
P
N
e da lì nell'asse utensile alla distanza programmata.
Sigla Significato
APPR Ingl. APPRoach = avvicinamento
DEP Ingl. DEParture = distacco
L Ingl. Line = retta
C Ingl. Circle = cerchio
T Tangenziale (raccordo continuo, liscio)
N Normale (perpendicolare)
Spostando l'utensile dalla posizione reale al punto
ausiliario P
H
il TNC non controlla se il profilo
programmato viene danneggiato. Questo deve
essere controllato con il test grafico!
Con le funzioni APPR LT, APPR LN e APPR CT,
il TNC sposta l'utensile dalla posizione reale al
punto ausiliario P
H
con l'ultimo avanzamento/
rapido programmato. Con la funzione APPR LCT,
il TNC sposta l'utensile sul punto ausiliario P
H
con
l'avanzamento programmato nel blocco APPR. Se
prima del blocco di avvicinamento non è stato ancora
programmato un avanzamento, il TNC emette un
messaggio d'errore.
