Definizione di un pezzo grezzo
Dopo aver creato un nuovo programma, il TNC avvia
immediatamente il dialogo per l'immissione della definizione del

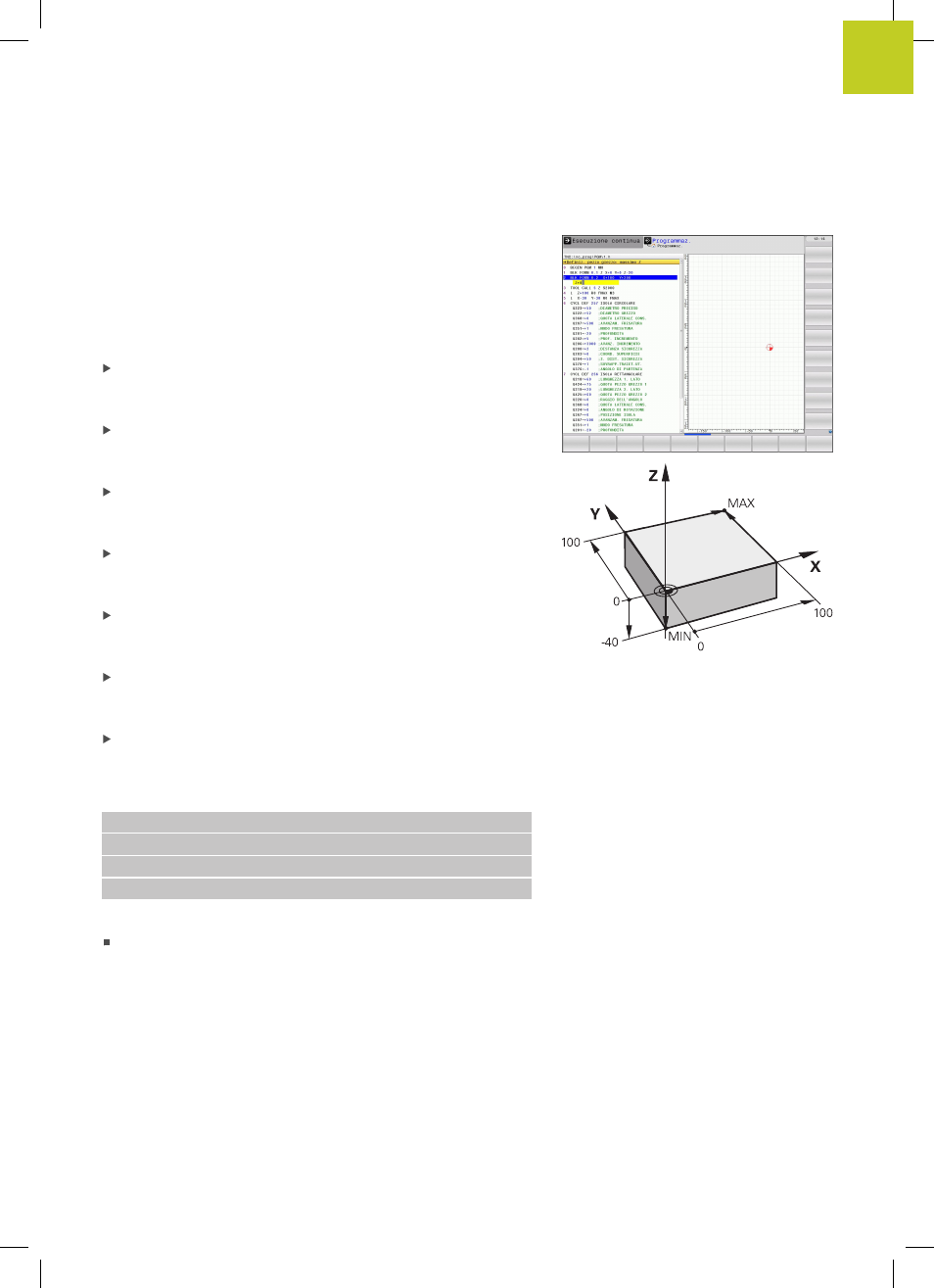

pezzo grezzo. Come pezzo grezzo definire sempre un quadrato con
l'indicazione del punto MIN e MAX, riferiti all'origine selezionata.
Dopo aver creato un nuovo programma, il TNC avvia
automaticamente la definizione del prezzo grezzo e richiede i relativi
dati necessari:
Piano di lavoro in grafica: XY?: Inserire l'asse attivo del
mandrino. Z è memorizzato come valore di preset, confermare
con il tasto ENT
Definizione pezzo grezzo: minimo X: inserire la minima
coordinata X del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto ENT
Definizione pezzo grezzo: minimo Y: inserire la minima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto ENT
Definizione pezzo grezzo: minimo Z: inserire la minima
coordinata Z del pezzo grezzo riferita all'origine, ad es. -40,
confermare con il tasto ENT
Definizione pezzo grezzo: massimo X: inserire la massima
coordinata X del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto ENT
Definizione pezzo grezzo: massimo Y: inserire la massima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto ENT
Definizione pezzo grezzo: massimo Z: inserire la massima
coordinata Z del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto ENT: il TNC chiude il dialogo
Blocchi esemplificativi NC
0 BEGIN PGM NUOVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NUOVO MM
Informazioni dettagliate su questo argomento
Definizione pezzo grezzo: Pagina 96
