Programmazione: utensili
5.3 Correzione utensile
5
188
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013

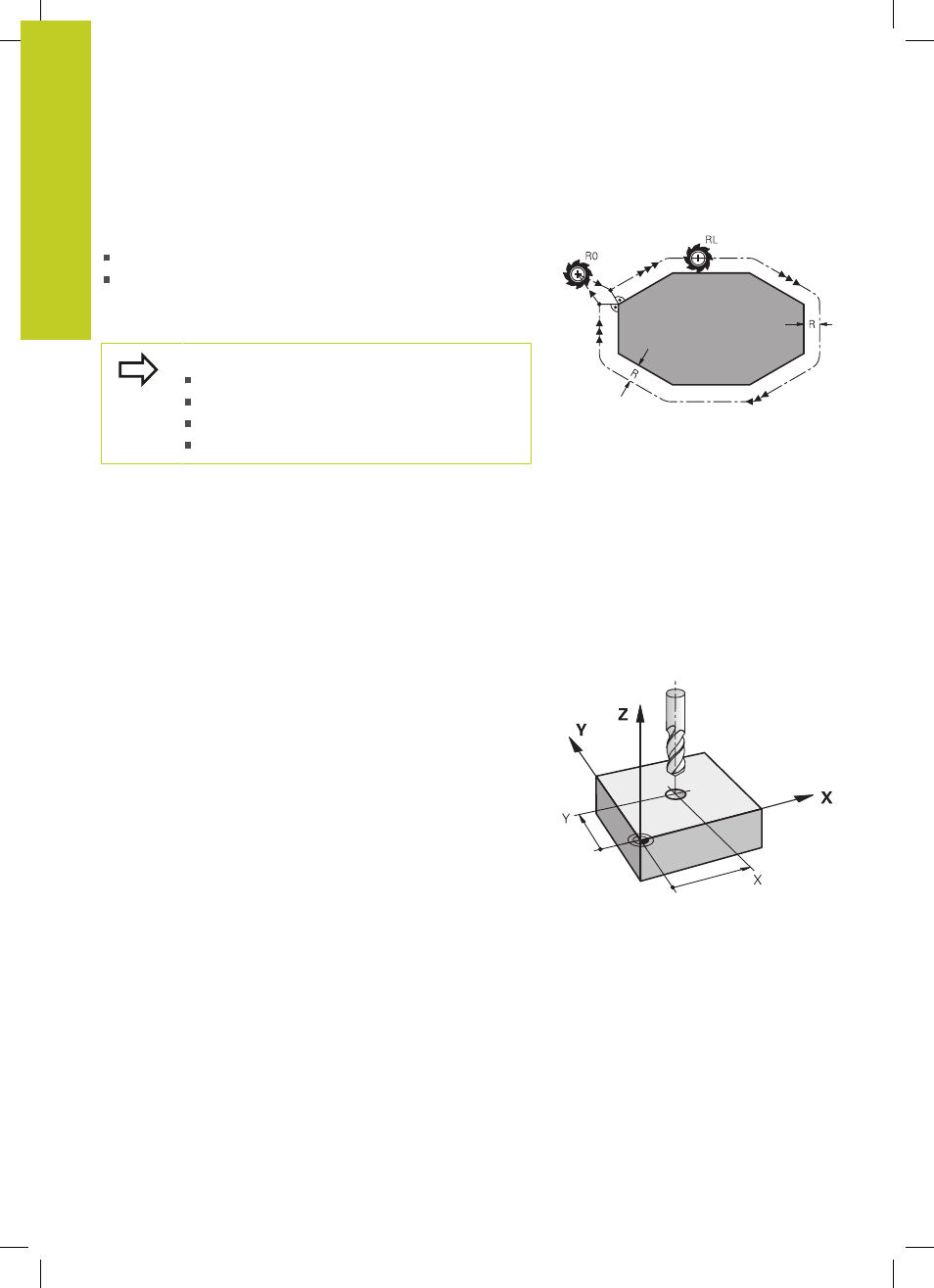

Correzione raggio utensile
Il blocco di programma per la traiettoria utensile contiene:
RL o RR per la correzione del raggio
R0, quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato
e spostato nel piano di lavoro con un blocco lineare con
RL o RR.
Il TNC annulla la correzione del raggio se:
si programma un blocco lineare con
R0
si esce dal profilo con la funzione
DEP
si programma un
PGM CALL
si seleziona un nuovo programma con PGM MGT
Per la correzione del raggio il TNC tiene conto dei valori delta sia del
blocco
TOOL CALL che della tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove
R: Raggio utensile R dal blocco TOOL DEF o dalla tabella
utensili
DR
TOOL CALL
: Maggiorazione del raggio
DR dal blocco TOOL CALL
DR
TAB
: Maggiorazione del raggio DR dalla tabella utensili
Movimenti traiettoria senza correzione raggio: R0
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Applicazione: foratura, preposizionamento.
