Avvicinamento e allontanamento dal profilo 6.3
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
205

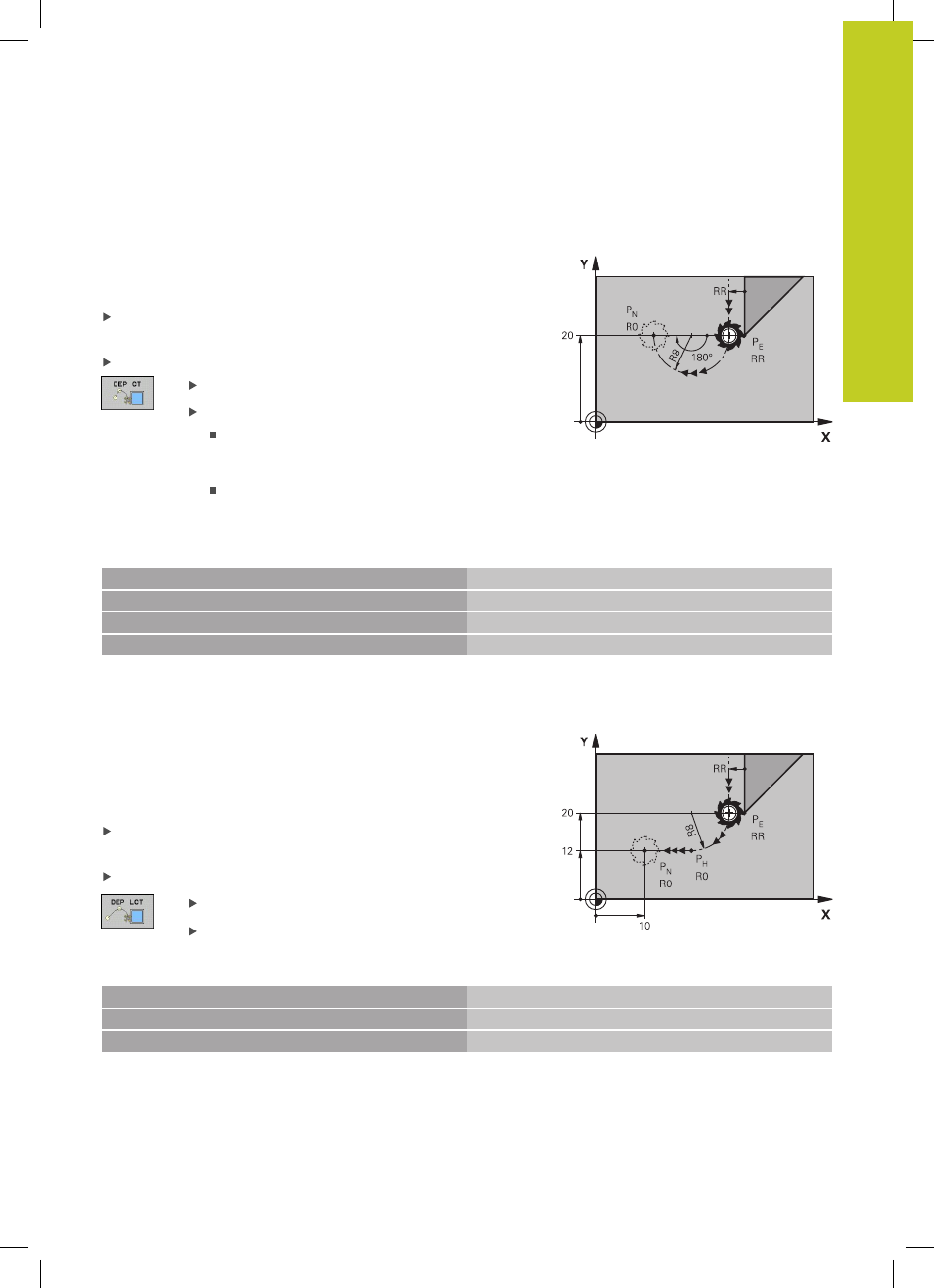

Distacco su una traiettoria circolare con raccordo
tangenziale: DEP CT
Il TNC sposta l'utensile su una traiettoria circolare dall'ultimo punto
del profilo P
E
al punto finale P
N
. La traiettoria circolare si raccorda
tangenzialmente all'ultimo elemento del profilo.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto APPR/DEP e il softkey DEP CT:
Angolo al centro CCA della traiettoria circolare
Raggio R della traiettoria circolare
Distacco dell'utensile dal lato del pezzo definito
dalla correzione del raggio: Inserire R con
segno positivo.
Distacco dell'utensile dal lato opposto del
pezzo definito dalla correzione del raggio:
Inserire R con segno negativo.
Blocchi esemplificativi NC
23 L Y+20 RR F100 Ultimo elemento del profilo: PE con corr. raggio
24 DEP CT CCA 180 R+8 F100
Angolo al centro = 180°,
Raggio traiettoria circolare = 8 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine programma
Distacco su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: DEP LCT
Il TNC sposta l'utensile su una traiettoria circolare dall'ultimo punto
del profilo P
E
al punto ausiliario P
H
. Da lì l'utensile si porta su una
retta al punto finale P
N
. L'ultimo elemento del profilo e la retta da P
H
a P
N
sono raccordati tangenzialmente alla traiettoria circolare che è
quindi definita in modo univoco dal raggio R.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LCT:
Inserire le coordinate del punto finale P
N
Raggio R della traiettoria circolare. Inserire R con
segno positivo
Blocchi esemplificativi NC
23 L Y+20 RR F100 Ultimo elemento del profilo: PE con corr. raggio
24 DEP LCT X+10 Y+12 R+8 F100 Coordinate PN, raggio traiettoria circolare=8 mm
25 L Z+100 FMAX M2
Disimpegno di Z, salto di ritorno, fine programma
