Dati utensile 5.2
5
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
159

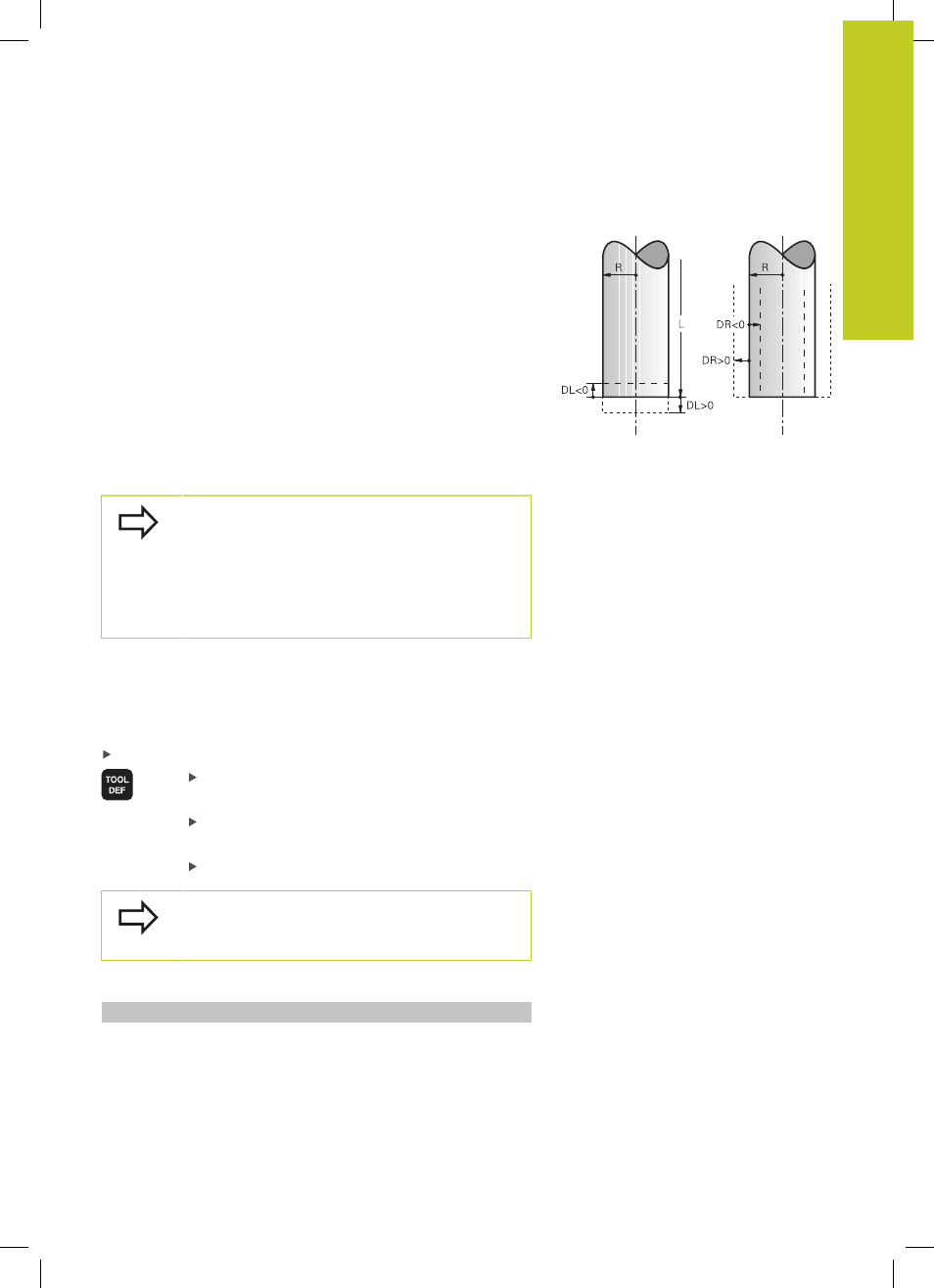

Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una maggiorazione (
DL, DR,
DR2>0). Nelle lavorazioni con una maggiorazione si deve indicare
il valore della stessa nella programmazione della chiamata utensile
con
TOOL CALL.
Un valore delta negativo significa una minorazione ( DL, DR, DR2<0).
La minorazione viene inserita nella tabella utensili per l'usura
dell'utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi
TOOL CALL i valori possono essere introdotti anche con un
parametro Q.
Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm.
I valori delta della tabella utensili influiscono
sulla rappresentazione grafica dell'
utensile . La
rappresentazione del pezzo nella simulazione rimane
uguale.
I valori delta del blocco
TOOL CALL modificano nella
simulazione la dimensione rappresentata del pezzo .
La dimensione utensile simulata rimane uguale.
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco
TOOL DEF:
Selezione definizione utensile: premere il tasto TOOL DEF
Numero utensile: identificazione univoca di un
utensile mediante un numero utensile
Lunghezza utensile: valore di correzione della
lunghezza dell'utensile
Raggio utensile: valore di correzione del raggio
Il valore della lunghezza e del raggio possono essere
inseriti durante il dialogo direttamente nel relativo
campo: premere il softkey per l’asse desiderato.
Esempio
4 TOOL DEF 5 L+10 R+5
