Visualizzazioni di stato 2.4
2
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 8/2013
81

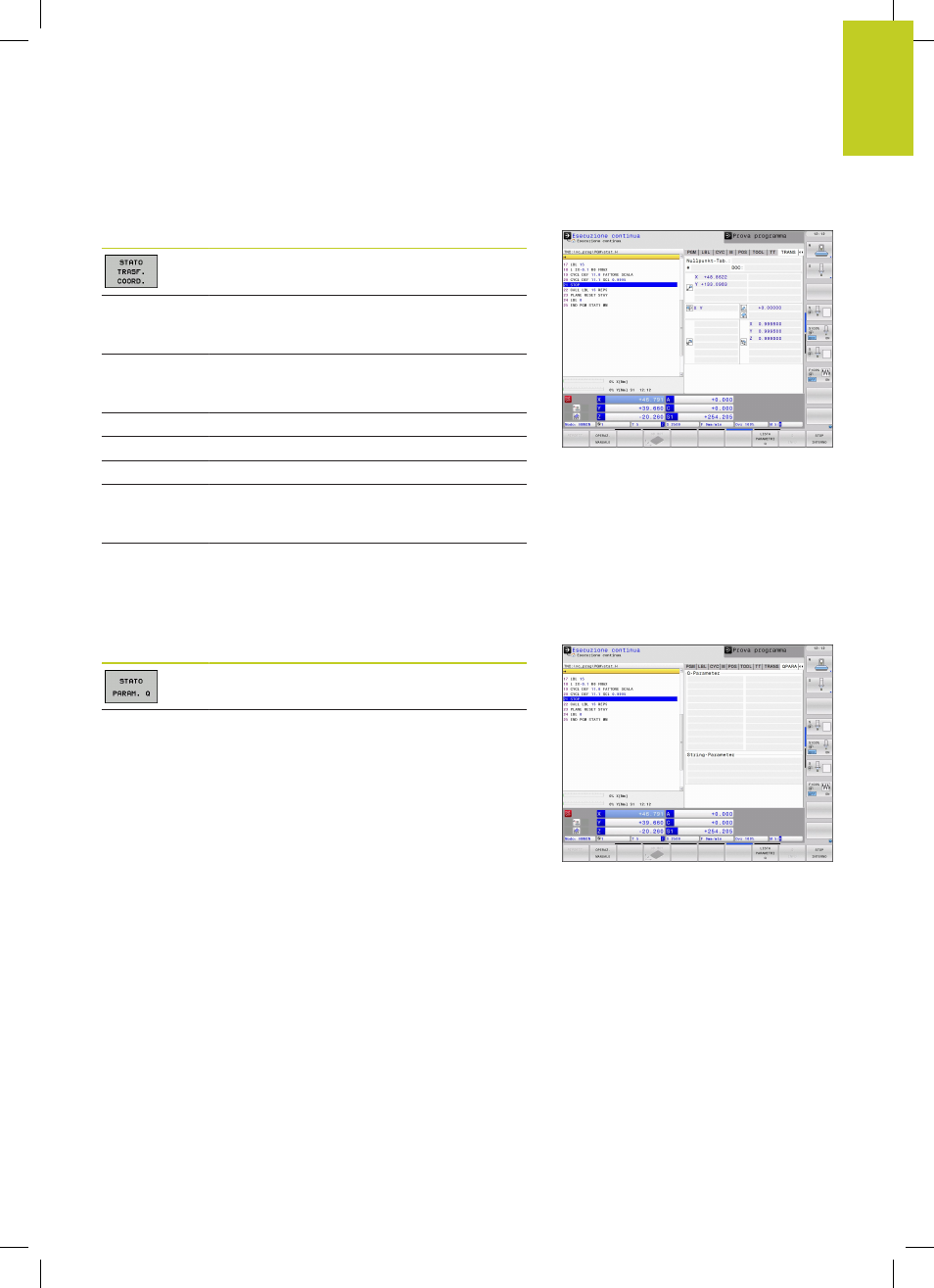

Conversioni di coordinate (scheda TRANS)
Softkey Significato
Nome della tabella origini attiva
Numero dell'origine attiva (
#), commento dalla
riga attiva del numero dell'origine attiva (
DOC)
da ciclo 7
Spostamento dell'origine attivo (ciclo 7); il TNC
indica uno spostamento dell'origine attivo in
un massimo di 8 assi
Assi di specularità (ciclo 8)
Rotazione base attiva
Angolo di rotazione attivo (ciclo 10)
Fattore di scala attivo / Fattori di scala (cicli 11 /
26); il TNC indica un fattore di scala attivo in un
massimo di 6 assi
Origine fattore di scala
Vedere il manuale utente Programmazione di cicli, Cicli per la
conversione delle coordinate.
Visualizzazione parametri Q (scheda QPARA)
Softkey Significato
Visualizzazione dei valori attuali dei parametri Q
definiti
Visualizzazione delle stringhe di caratteri dei
parametri stringa definiti
