Funzioni MOD
16.2 Selezione della visualizzazione di posizione
16
446
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
16.2 Selezione della visualizzazione di
posizione
Applicazione
Nel Funzionamento manuale e per i modi operativi di esecuzione
del programma si può intervenire sulla visualizzazione delle
coordinate.

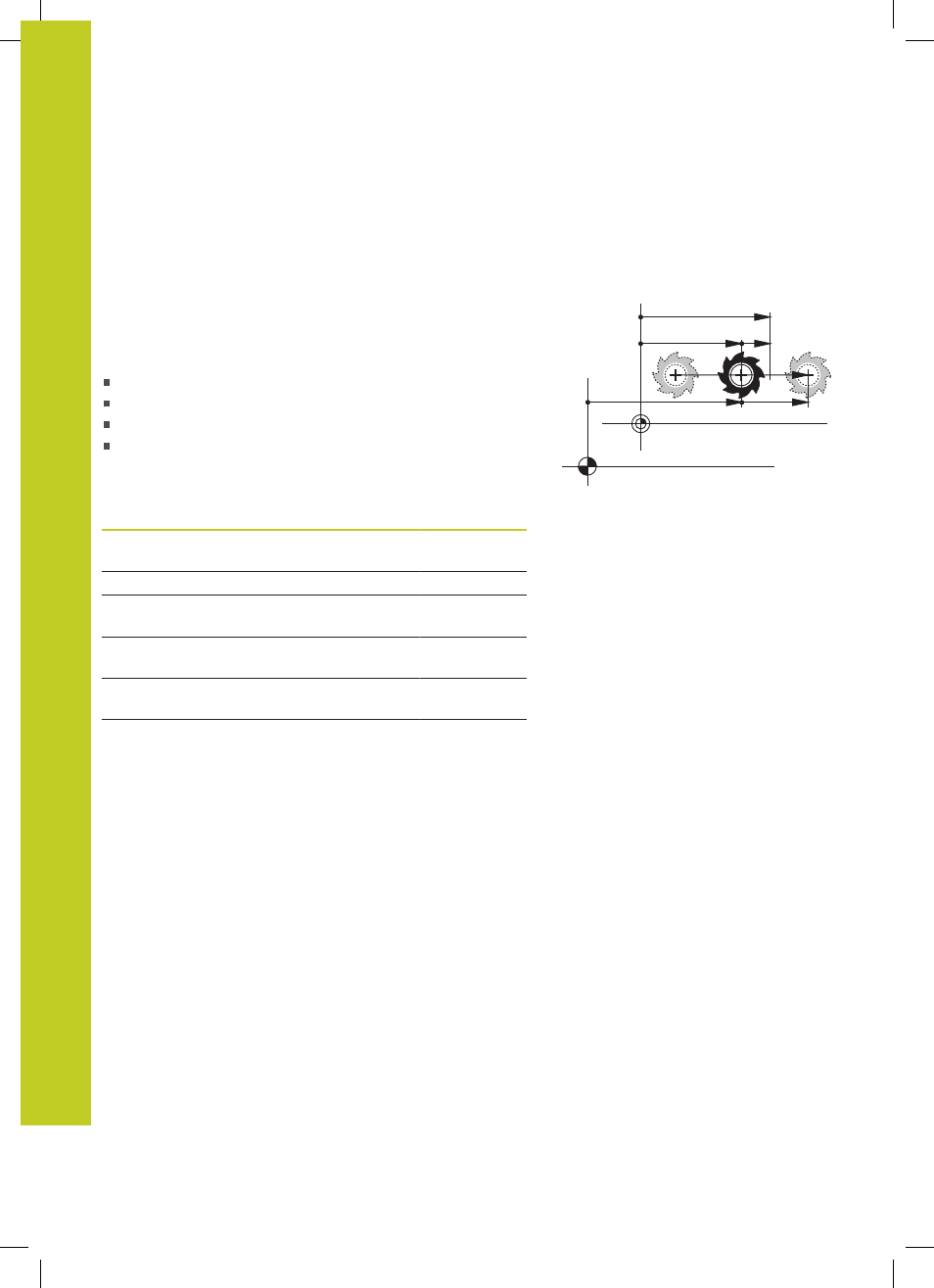

La figura a destra illustra varie posizioni dell'utensile
Posizione di partenza
Posizione finale dell'utensile
Origine pezzo
Origine macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare
le seguenti coordinate:
Funzione Schermo
Posizione nominale; valore preimpostato dal
TNC NOMIN
Posizione reale; posizione attuale dell'utensile REALE
Posizione di riferimento; posizione reale
riferita all'origine della macchina RIF. REALE
Posizione di riferimento; posizione nominale
riferita all'origine della macchina RIF. NOM.
Errore di inseguimento; differenza tra
posizione nominale e reale INSEG
Distanza residua rispetto alla posizione
programmata; differenza tra posizione reale e
finale DIST
Con la funzione MOD
Posizione 1 si seleziona la visualizzazione di
posizione nella visualizzazione di stato.
Con la funzione MOD Posizione 2 si seleziona la visualizzazione di
posizione nella visualizzazione di stato supplementare.
