La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
11.2
11
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
329

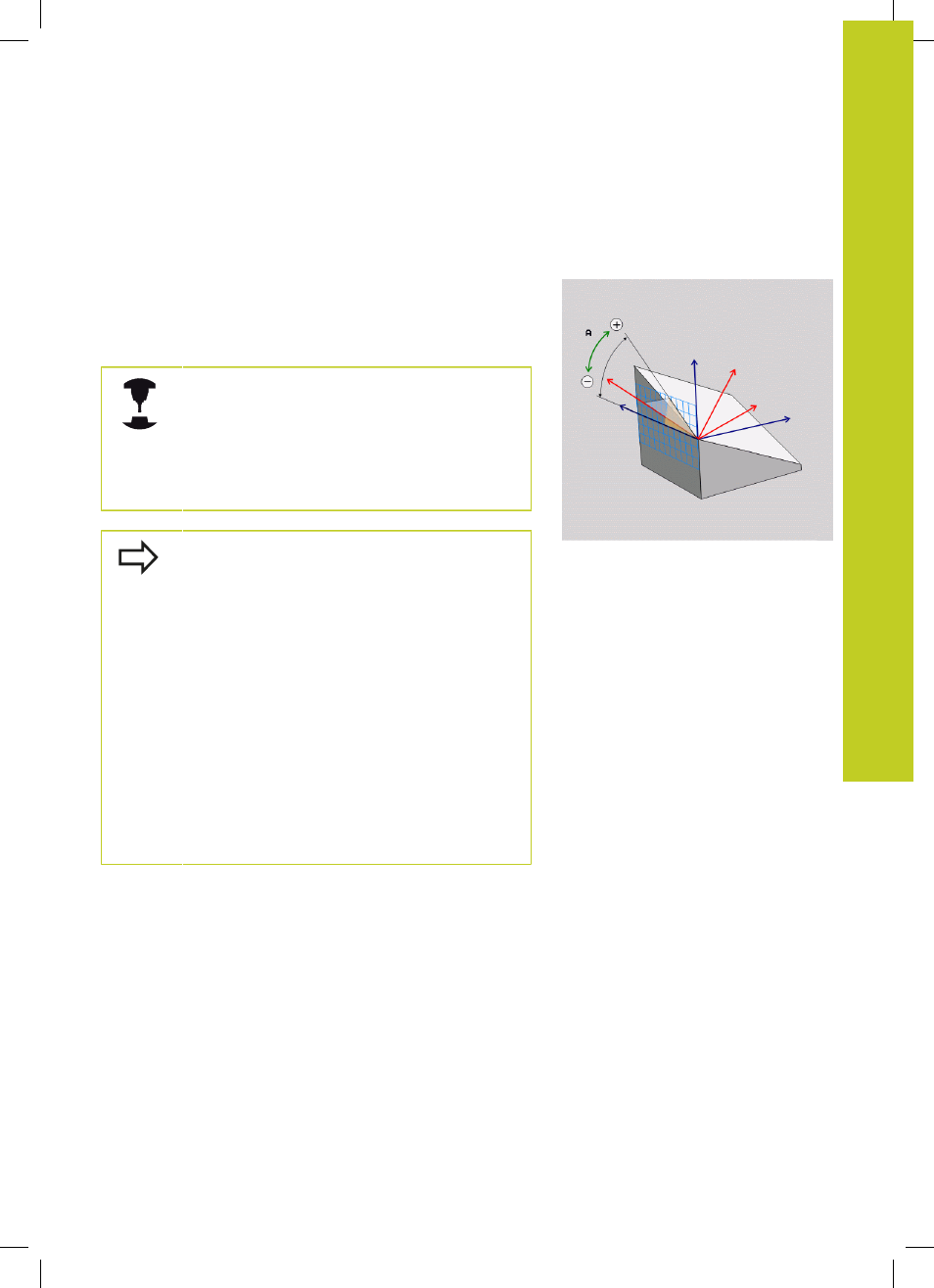

Piano di lavoro tramite angolo dell'asse: PLANE AXIAL
(funzione FCL 3)
Applicazione
La funzione
PLANE AXIAL definisce sia la posizione del piano di
lavoro sia le coordinate nominali degli assi rotativi. Questa funzione
può essere impiegata facilmente soprattutto nelle macchine con
cinematiche ortogonali e con cinematiche in cui è attivo un solo
asse rotativo.
La funzione
PLANE AXIAL può essere impiegata
anche se sulla macchina è attivo un solo asse
rotativo.
La funzione PLANE RELATIV può essere impiegata
dopo PLANE AXIAL, se la macchina consente
definizioni di angolo solido. Consultare il manuale
della macchina.
Prima della programmazione
Inserire solo angoli asse che sono effettivamente
presenti sulla macchina, altrimenti il TNC emette un
messaggio d'errore.
Le coordinate dell'asse rotativo definite con
PLANE
AXIAL hanno effetto modale. Le definizioni ripetute si
accumulano, sono ammessi inserimenti incrementali.
Per annullare la funzione PLANE AXIAL impiegare
la funzione PLANE RESET. L’annullamento con
inserimento di 0 non disattiva PLANE AXIAL.
Le funzioni SEQ, TABLE ROT e COORD ROT non
hanno alcuna funzione in collegamento con PLANE
AXIAL.
Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 331.
