HEIDENHAIN TNC 620 (34056x-04) ISO programming - Manuale (Pagina 400)

Funzionamento manuale e allineamento
13.8 Definizione origine con sistema di tastatura 3D (opzione software
Touch probe functions)
13
400
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
Definizione dell'origine nell'intersezione di diversi fori
Preposizionare il tastatore approssimativamente al
centro del foro
Il foro deve essere tastato in automatico: definire
tramite il softkey
Tastatura: premere il tasto esterno di START. Il
tastatore tasta il cerchio in automatico
Ripetere l'operazione per i restanti elementi
Terminare l'operazione di tastatura, passare al
menu di valutazione: premere il softkey VALUTA
ORIGINE: introdurre le due coordinate del centro
del cerchio nella finestra del menu e confermarle
con il softkey SETTARE PUNTI, oppure registrare
i valori in una tabella (vedere "Scrittura dei valori
di misura dai cicli di tastatura in una tabella punti
zero", Pagina 386, o vedere "Scrittura dei valori di
misura dai cicli di tastatura in una tabella Preset",
Pagina 387)
Conclusione della funzione di tastatura: Premere il
softkey FINE

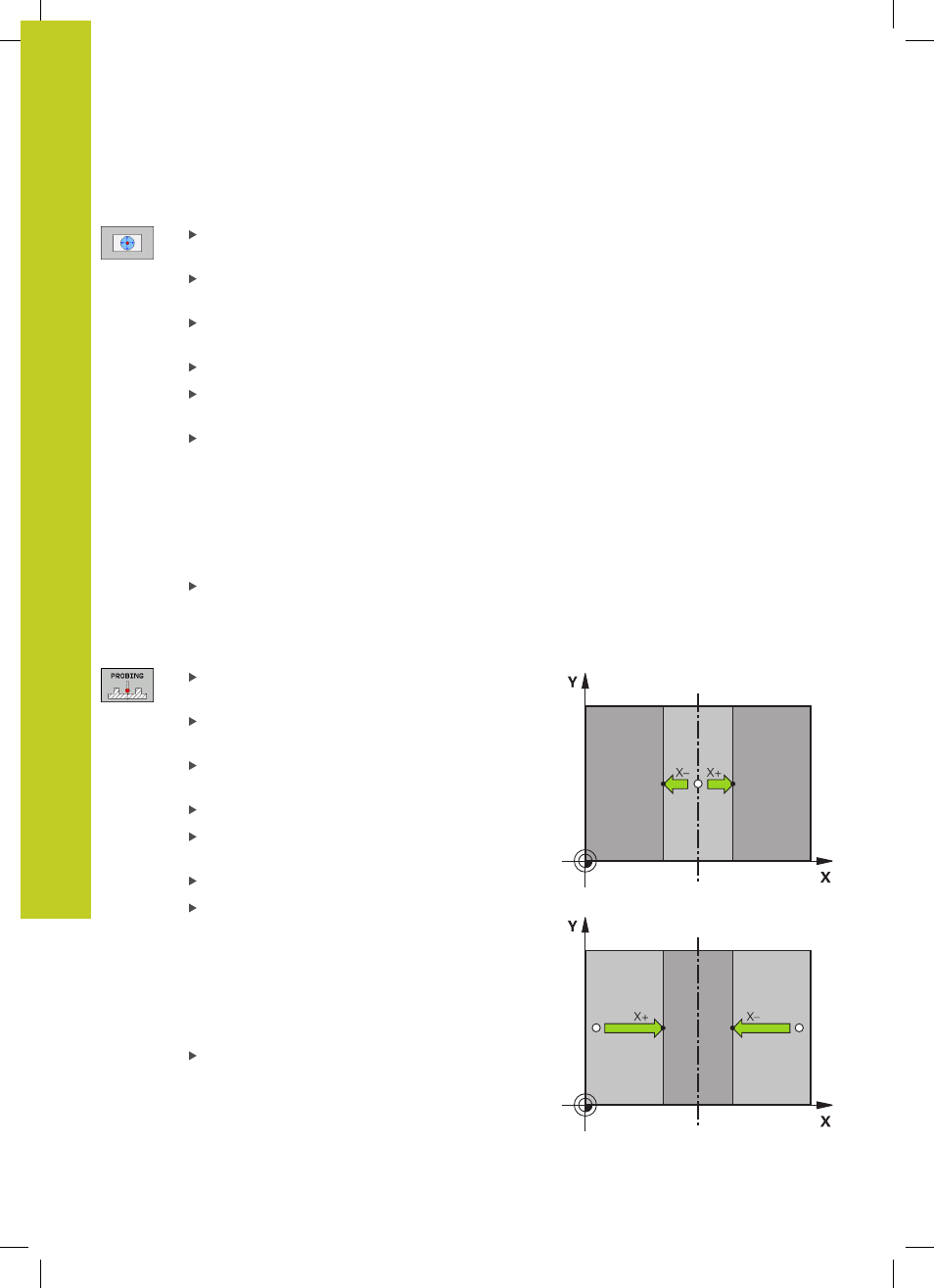

Asse centrale quale origine
Selezione della funzione di tastatura: premere il
softkey TASTARE
Posizionare il tastatore vicino al primo punto da
tastare
Selezionare la direzione di tastatura mediante
softkey
Tastatura: premere il tasto Avvio NC
Posizionare il tastatore vicino al secondo punto da
tastare
Tastatura: premere il tasto Avvio NC
ORIGINE: inserire la coordinata dell'origine nella
finestra di menu, confermare con il softkey
SETTARE PUNTI oppure registrare il valore
in una tabella (vedere "Scrittura dei valori di
misura dai cicli di tastatura in una tabella punti
zero", Pagina 386 o vedere "Scrittura dei valori di
misura dai cicli di tastatura in una tabella Preset",
Pagina 387.
Conclusione della funzione di tastatura: Premere il
softkey FINE
