Programmazione: aiuti di programmazione
4.5 Grafica di programmazione
4
124
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013

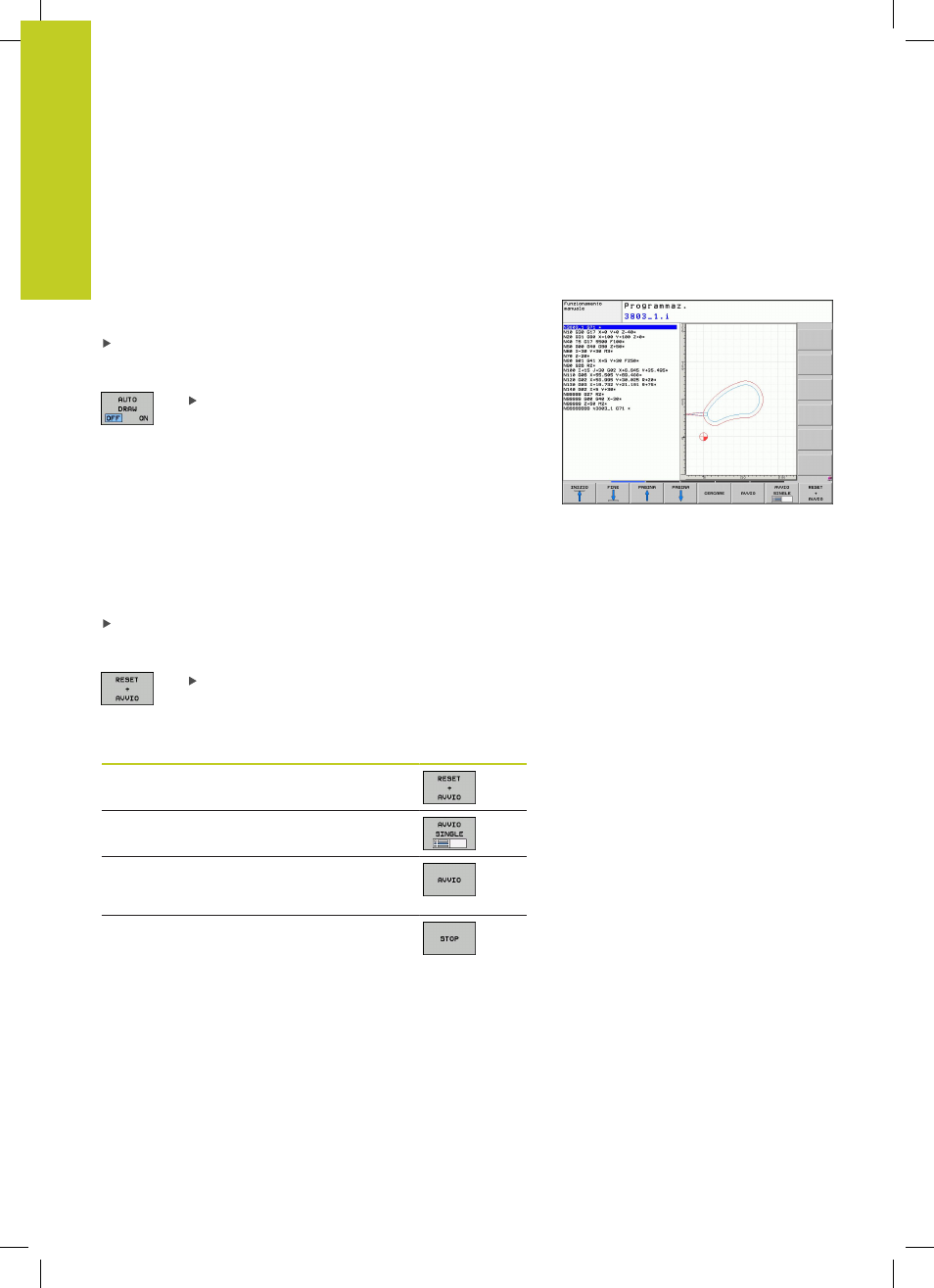

4.5 Grafica di programmazione
Esecuzione grafica contemporanea/non
contemporanea alla programmazione
Durante la generazione di un programma il TNC può visualizzare il
profilo programmato mediante una grafica 2D a tratti.
Per la ripartizione dello schermo con il programma a sinistra e
la grafica a destra: premere il tasto SPLIT SCREEN e il softkey
PGM + GRAFICA
Impostare il softkey AUTO DRAW su ON.
Inserendo le singole righe del programma, il TNC
visualizzerà nella finestra grafica destra tutte le
traiettorie programmate
Se non si desidera l'esecuzione grafica contemporanea, impostare
il softkey AUTO DRAW su OFF.
AUTO DRAW ON non presenta eventuali ripetizioni di blocchi di
programma.
Generazione della grafica di programmazione per un
programma esistente
Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
Esecuzione della grafica: premere il softkey RESET
+ START
Ulteriori funzioni:
Funzione Softkey
Generazione completa della grafica di
programmazione
Generazione della grafica di programmazione
blocco per blocco
Generazione completa della grafica di
programmazione o da completarsi dopo
RESET + AVVIO
Arresto della grafica di programmazione.
Questo softkey compare solo mentre il TNC
genera una grafica di programmazione
