La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
11.2
11
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
317
Definizione della funzione PLANE

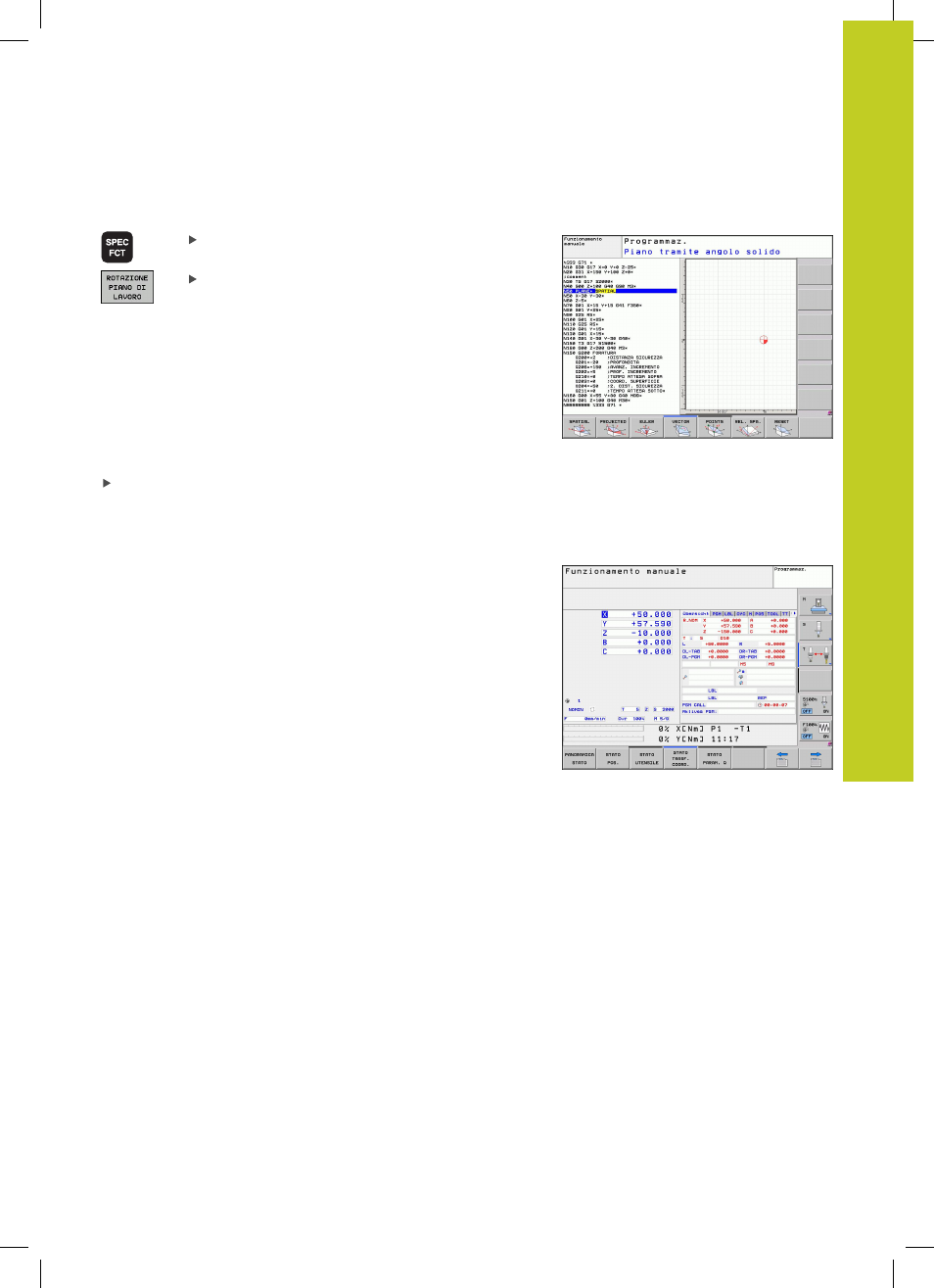

Visualizzare il livello softkey con le funzioni speciali
Selezione della funzione
PLANE: premere il softkey
ROTAZIONE PIANO DI LAVORO: il TNC mostra nel
livello softkey le possibilità di definizione disponibili
Selezione della funzione
Selezionare la funzione desiderata con il softkey: il TNC continua
il dialogo chiedendo i parametri necessari
Visualizzazione di posizione
Appena si attiva una qualsiasi funzione
PLANE, il TNC mostra nella
visualizzazione di stato supplementare l’angolo solido calcolato
(vedere figura). Fondamentalmente il TNC calcola internamente
sempre l’angolo solido, indipendentemente dalla funzione
PLANE
utilizzata.
In modalità Percorso residuo ( DIST) il TNC visualizza durante
l'orientamento (modalità MOVE o TURN) nell'asse rotativo il
percorso fino alla posizione finale definita (ovvero calcolata)
dell'asse rotativo.
