Programmazione: funzioni ausiliarie
9.3 Funzioni ausiliarie per indicazioni di coordinate
9
280
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
9.3 Funzioni ausiliarie per indicazioni di
coordinate
Programmazione di coordinate riferite alla macchina:
M91/M92

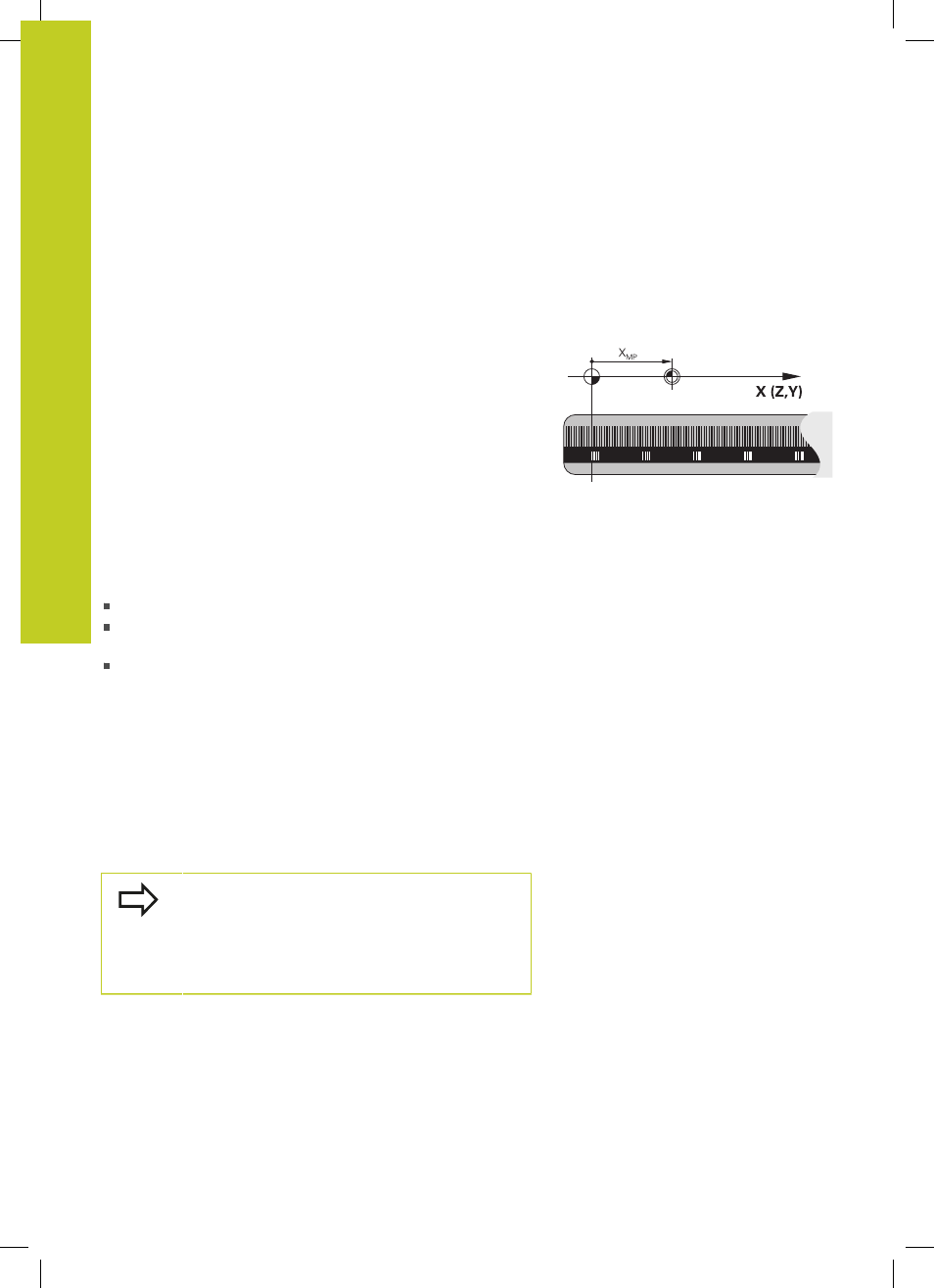

Origine riga graduata
Sulla riga graduata un indice di riferimento definisce la posizione
dell'origine (punto zero) della riga graduata.
Origine macchina
L'origine macchina è necessaria per definire
le limitazioni del campo di traslazione (finecorsa software)
il posizionamento su punti fissi riferiti alla macchina (ad es.
posizione di cambio utensile)
l'impostazione dell'origine del pezzo
Il costruttore della macchina indica per ogni asse la distanza
dell'origine macchina dall'origine riga graduata in un parametro
macchina.
Comportamento standard
Il TNC riferisce le coordinate all'origine del pezzo, vedere
"Definizione origine senza sistema di tastatura 3D", Pagina 374.
Comportamento con M91 – Origine macchina
Se in blocchi di posizionamento le coordinate devono riferirsi
all'origine macchina, impostare in tali blocchi la funzione M91.
Se in un blocco M91 si programmano coordinate
incrementali, queste coordinate sono riferite
all'ultima posizione M91 programmata. Se nel
programma NC attivo non è programmata alcuna
posizione M91, le coordinate sono riferite alla
posizione attuale dell'utensile.
Il TNC visualizzerà i valori delle coordinate riferiti all'origine della
macchina. Nella visualizzazione di stato commutare l'indicazione
delle coordinate su REF, vedere "Visualizzazioni di stato", Pagina 71.
