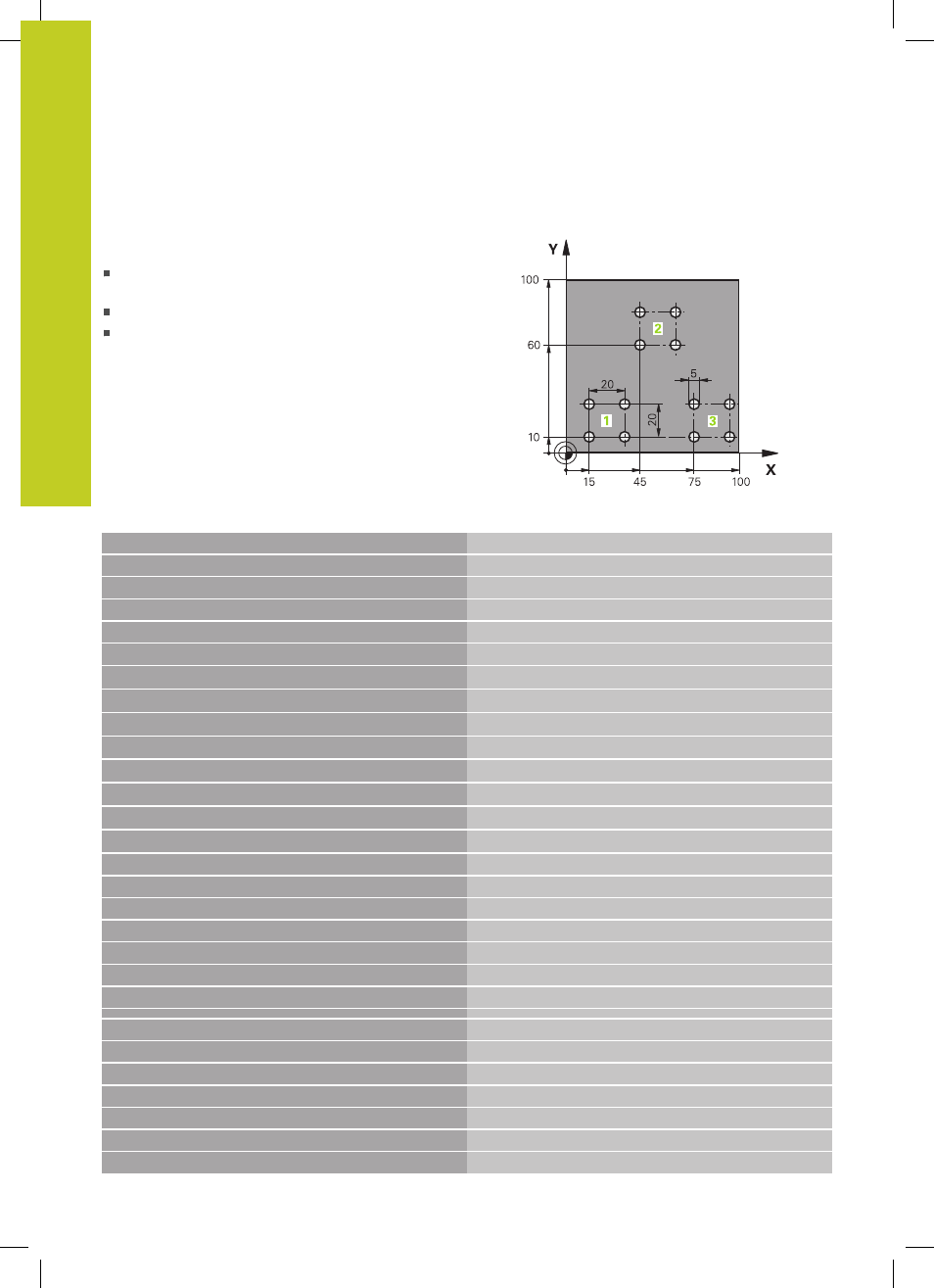

Esempio: gruppi di fori
Esecuzione del programma
Posizionamento sui gruppi di fori nel programma
principale
Chiamata gruppo di fori (sottoprogramma 1)
Una sola programmazione del gruppo di fori nel
sottoprogramma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Chiamata utensile
N40 G00 G40 G90 Z+250 *
Disimpegno utensile
N50 G200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-30 ;PROFONDITÀ
Q206=300 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERF.
Q204=2 ;2ª DIST. SICUREZZA
Q211=0 ;TEMPO ATTESA SOTTO
N60 X+15 Y+10 M3 * Posizionamento sul punto di partenza del gruppo di fori 1
N70 L1,0 *
Chiamata sottoprogramma per gruppo di fori
N80 X+45 Y+60 * Posizionamento sul punto di partenza del gruppo di fori 2
N90 L1,0 *
Chiamata sottoprogramma per gruppo di fori
N100 X+75 Y+10 * Posizionamento sul punto di partenza del gruppo di fori 3
N110 L1,0 * Chiamata sottoprogramma per gruppo di fori
N120 G00 Z+250 M2 *
Fine programma principale
N130 G98 L1 *
Inizio sottoprogramma 1: gruppo di fori
N140 G79 * Chiamata ciclo per foro 1
N150 G91 X+20 M99 * Posizionamento sul foro 2, chiamata ciclo
N160 Y+20 M99 *
Posizionamento sul foro 3, chiamata ciclo
N170 X-20 G90 M99 * Posizionamento sul foro 4, chiamata ciclo
N180 G98 L0 *
Fine sottoprogramma 1
N99999999 %UP1 G71 *
