Programmazione: programmazione di profili
6.2 Generalità relative alle funzioni di traiettoria
6
172
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013

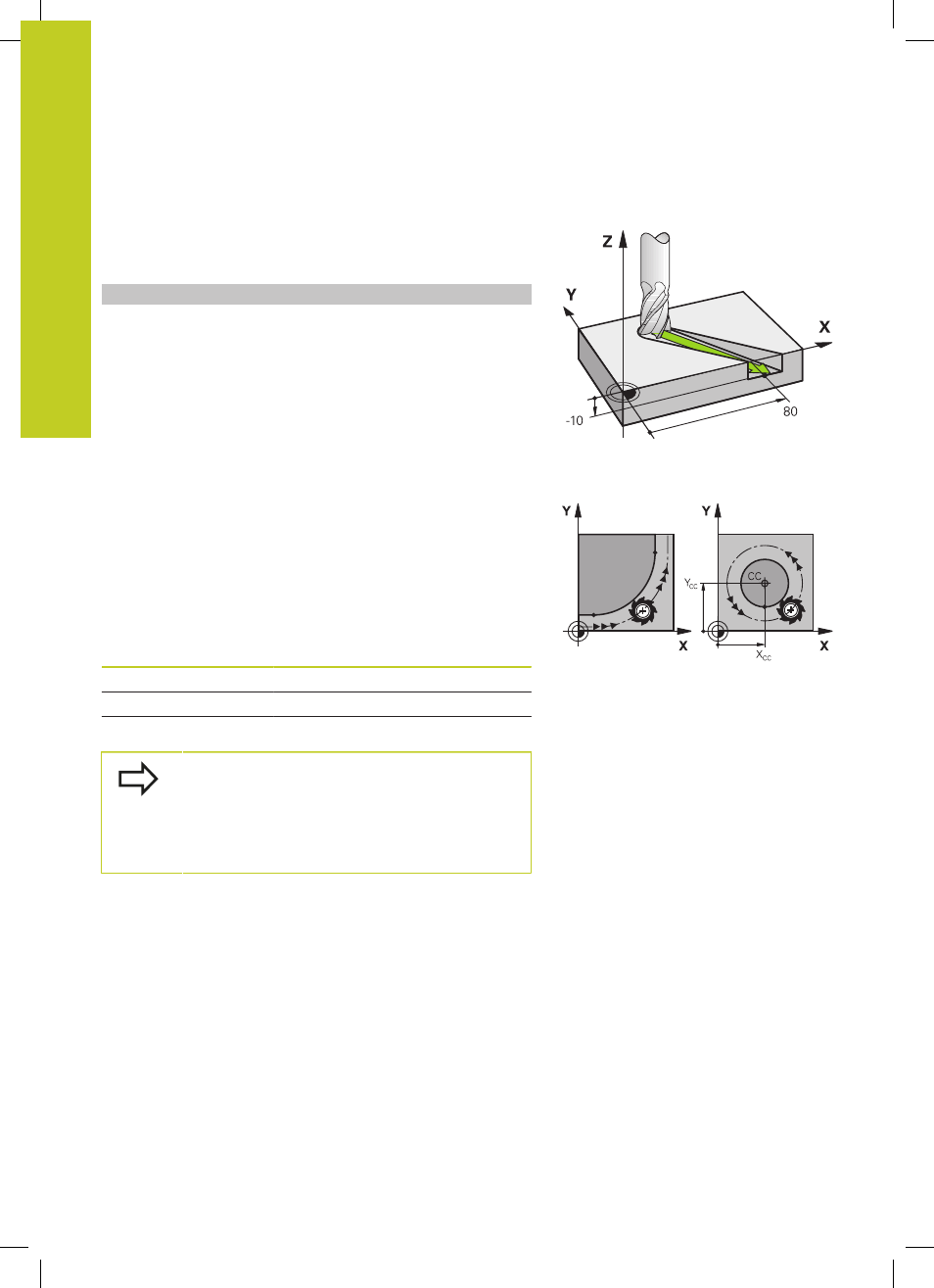

Movimento tridimensionale
Il blocco di programma contiene tre dati di coordinate: il TNC
sposta l'utensile nello spazio sulla posizione programmata.
Esempio
N50 G01 X+80 Y+0 Z-10 *
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due
assi della macchina: l'utensile si muove rispetto al pezzo su una
traiettoria circolare. Per i movimenti circolari si può inserire il centro
del cerchio CC.
Con le funzioni di traiettoria per archi di cerchio si programmano
i cerchi nei piani principali: il piano principale viene definito alla
chiamata dell'utensile TOOL CALL con la definizione dell'asse del
mandrino.
Asse del mandrino Piano principale
(G17) XY, anche UV, XY, UY
(G18) ZX, anche WU, ZU, WX
(G19) YZ, anche VW, YW, VZ
Cerchi che non sono paralleli al piano principale,
vengono programmati con la funzione "Rotazione
piano di lavoro" (vedere manuale utente
Programmazione di cicli, ciclo 19, PIANO DI
LAVORO) o con parametri Q (vedere "Principi e
funzioni").
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione come segue:
Rotazione in senso orario:
G02/G12
Rotazione in senso antiorario: G03/G13
