Funzionamento manuale e allineamento
13.4 Definizione origine senza sistema di tastatura 3D
13
374
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
13.4 Definizione origine senza sistema di
tastatura 3D
Avvertenza
Definizione origine con sistema di tastatura 3D:
vedere "Definizione origine con sistema di tastatura
3D (opzione software Touch probe functions)".

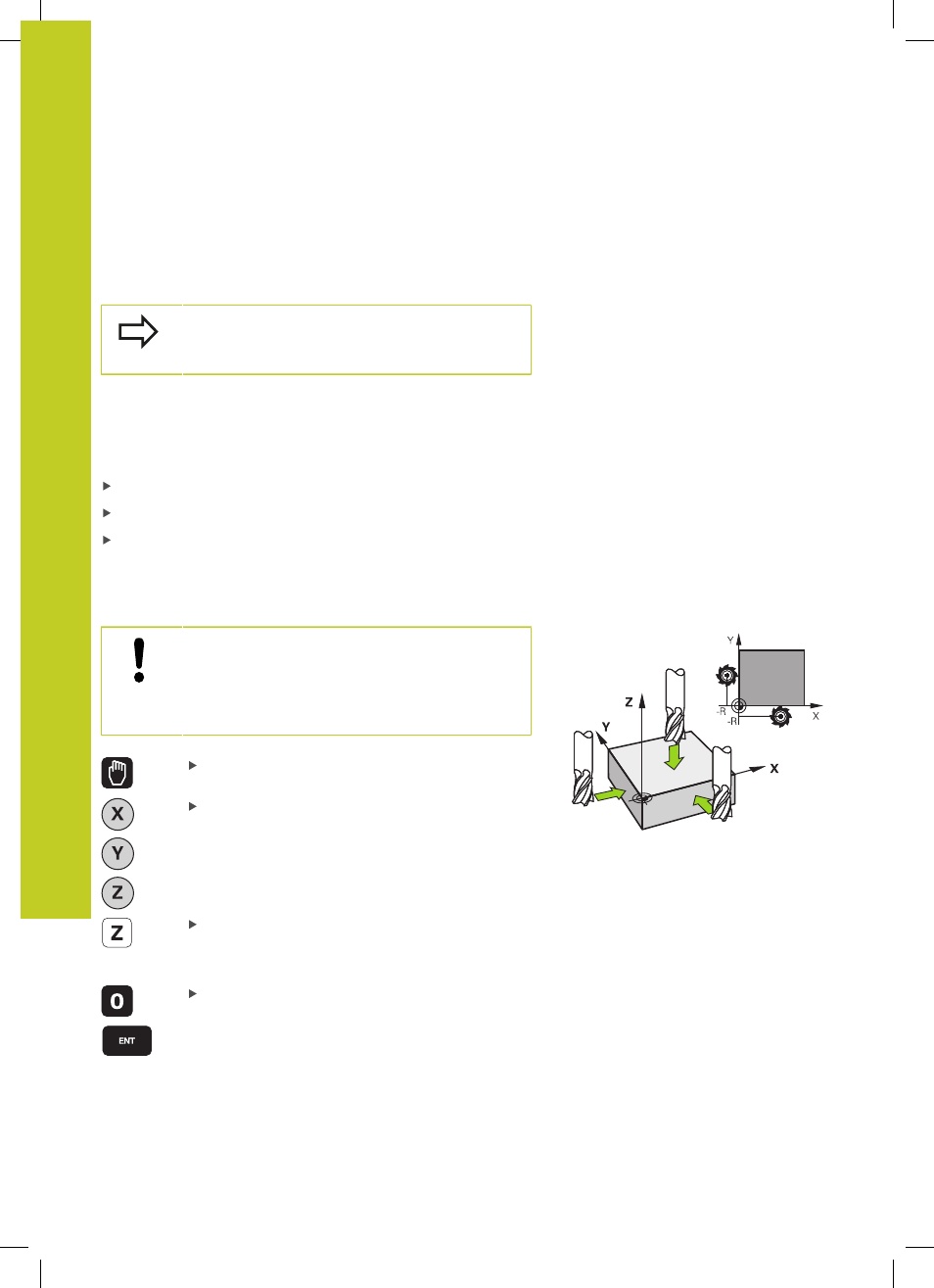

Nella definizione dell'origine l'indicazione del TNC viene portata
sulle coordinate di una posizione nota del pezzo.
Operazioni preliminari
Serrare e allineare il pezzo
Serrare l'utensile zero con raggio noto
Assicurarsi che il TNC visualizzi le posizioni reali
Definizione dell'origine con i tasti di movimentazione
assi
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata,
si deve sovrapporre un lamierino di spessore d
noto. Per l'origine si dovrà quindi inserire un valore
maggiorato di d.
Selezionare il modo operativo
FUNZIONAMENTO
MANUALE
Spostare l'utensile con cautela fino a sfiorare il
pezzo
Selezionare l'asse
DEF. ZERO PEZZO Z=
Utensile 0, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo
(ad es. 0) o inserire lo spessore d del lamierino.
Nel piano di lavoro: tenere conto del raggio
dell'utensile.
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza
nota, impostare l'indicazione dell'asse di accostamento sulla
lunghezza L dell'utensile o sulla somma Z=L+d.
