La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
11.2
11
TNC 620 | Manuale utente Programmazione DIN/ISO | 8/2013
327

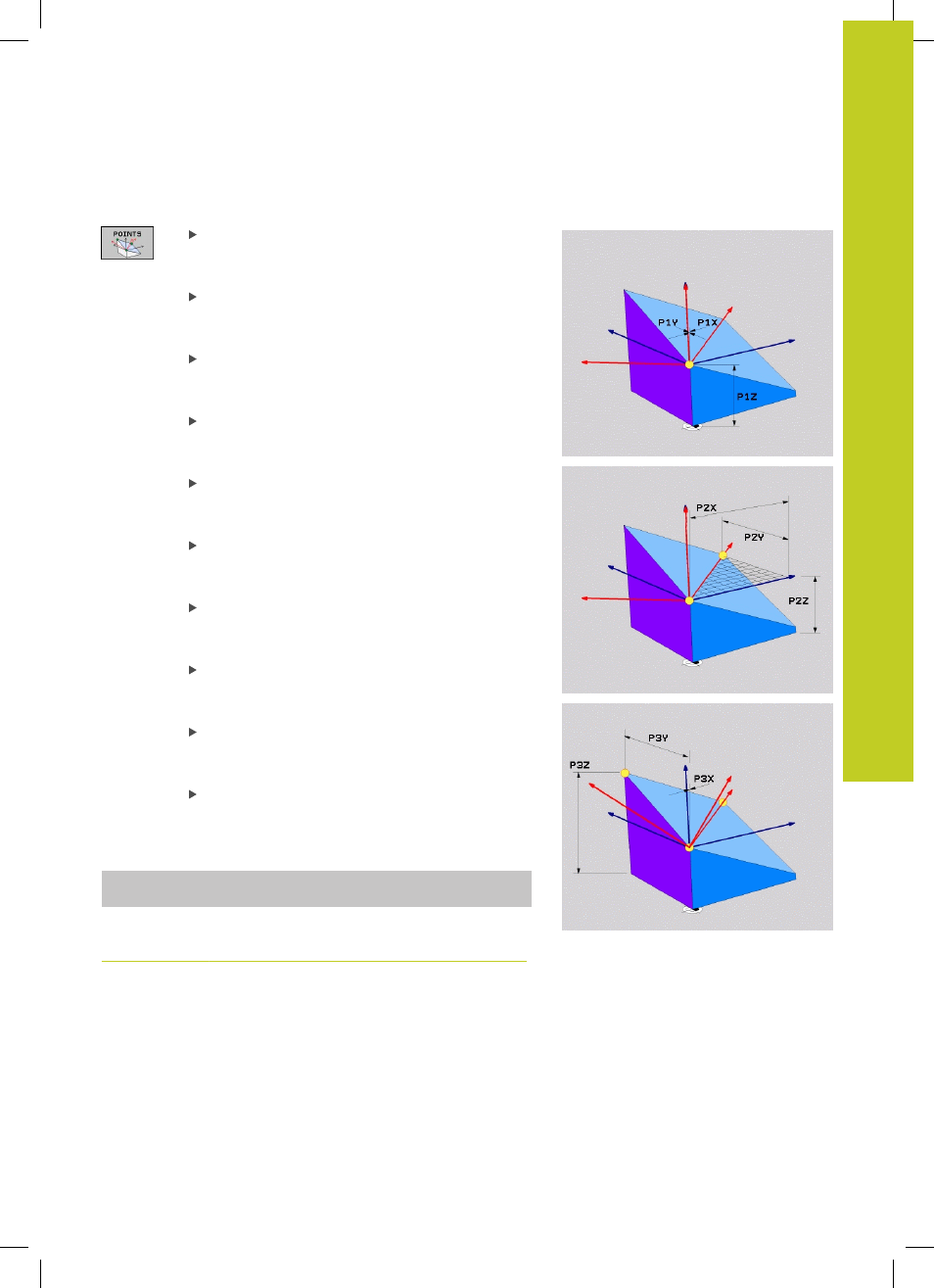

Parametri di immissione
Coordinata X 1º punto del piano?: coordinata X
P1X del 1º punto del piano (vedere figura in alto a
destra)
Coordinata Y 1º punto del piano?: coordinata Y
P1Y del 1º punto del piano (vedere figura in alto a
destra)
Coordinata Z 1º punto del piano?: coordinata Z
P1Z del 1º punto del piano (vedere figura in alto a
destra)
Coordinata X 2º punto del piano?: coordinata X
P2X del 2º punto del piano (vedere figura in centro
a destra)
Coordinata Y 2º punto del piano?: coordinata Y
P2Y del 2º punto del piano (vedere figura in centro
a destra)
Coordinata Z 2º punto del piano?: coordinata Z
P2Z del 2º punto del piano (vedere figura in centro
a destra)
Coordinata X 3º punto del piano?: coordinata X
P3X del 3º punto del piano (vedere figura in basso
a destra)
Coordinata Y 3º punto del piano?: coordinata Y
P3Y del 3º punto del piano (vedere figura in basso
a destra)
Coordinata Z 3º punto del piano?: coordinata Z
P3Z del 3º punto del piano (vedere figura in basso
a destra)
Continuare con le caratteristiche di posizionamento
vedere "Positionierverhalten der PLANE-Funktion
festlegen"
Blocco NC
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Sigle utilizzate
Sigla Significato
POINTS Inglese points = punti
