94 3 Cicli di Tastatura per controllo automatico del pezzo
3.2 Impostazione aut
o
matica delle or
igini

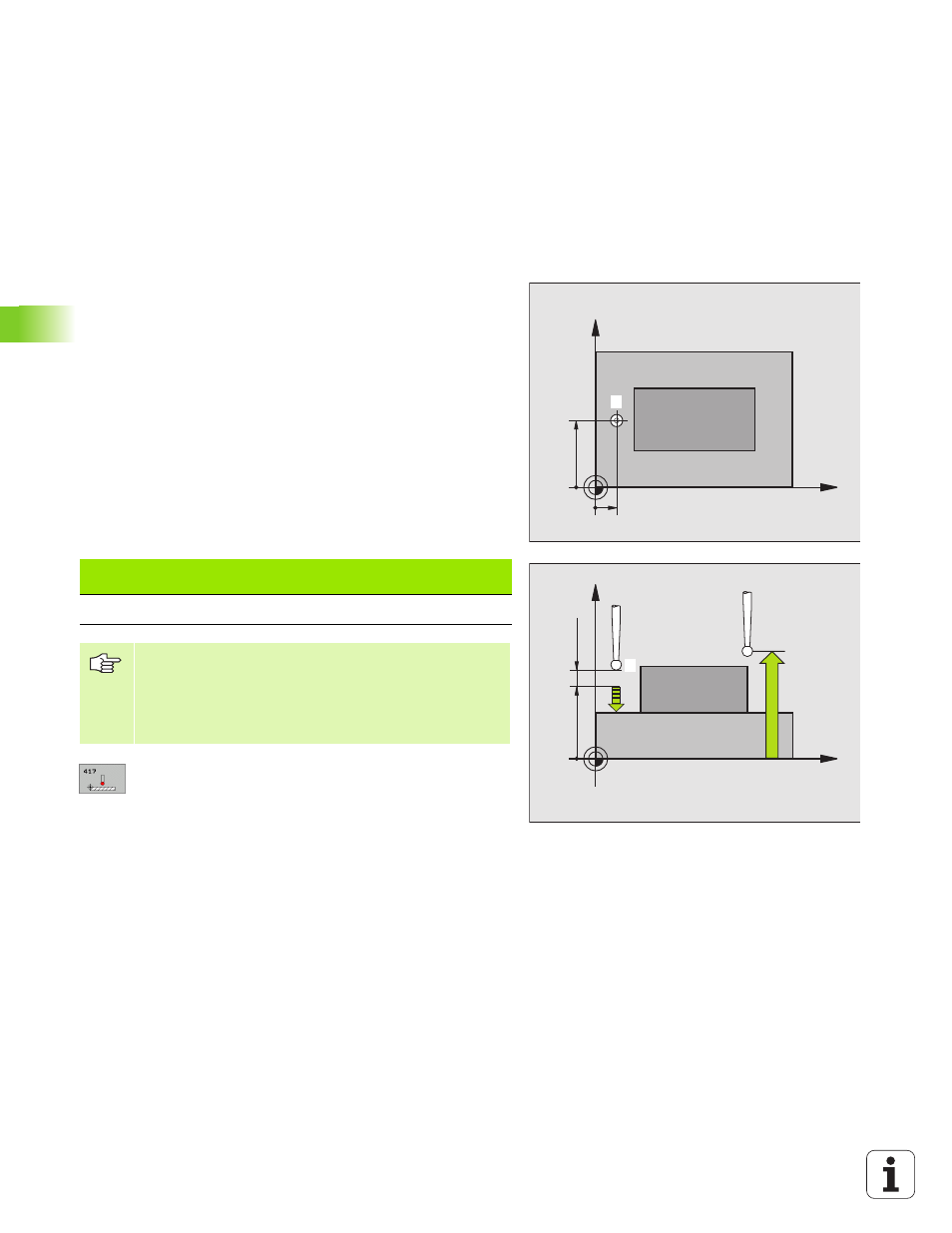

ORIGINE SU ASSE DI TASTATURA
(Ciclo di tastatura 417, DIN/ISO: G417)
Il Ciclo di tastatura 417 misura una coordinata qualsiasi nell’asse del
tastatore e imposta questa coordinata quale origine. In alternativa il
TNC può inserire questa coordinata in una tabella origini o in una
tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura", pag. 24) sul punto da tastare programmato
1 .
Contemporaneamente il TNC sposta il tastatore della distanza di
sicurezza in direzione dell'asse positivo del tastatore
2 In seguito il tastatore si sposta sul suo asse sulla coordinata
programmata del punto da tastare
1 e rileva con un'unica tastatura
la posizione reale
3 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri di ciclo
Q303 e Q305 (vedere "Memorizzazione dell'origine calcolata", pag.
66) e salva i valori reali nei parametri Q presentato nel seguito
8 1º PUNTO MISURATO 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell’asse
principale del piano di lavoro
8 1º PUNTO MISURATO 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell’asse
secondario del piano di lavoro
8 1º PUNTO MISURATO 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell’asse del
tastatore
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP6140
+
Q320
1
Numero del
parametro
Significato
Q160 Valore reale punto misurato
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell’asse del tastatore. Quindi il TNC imposta l’origine su
questo asse.
