HEIDENHAIN iTNC 530 (340 49x-03) Touch Probe Cycles - Manuale (Pagina 86)

86 3 Cicli di Tastatura per controllo automatico del pezzo
3.2 Impostazione aut
o
matica delle or
igini

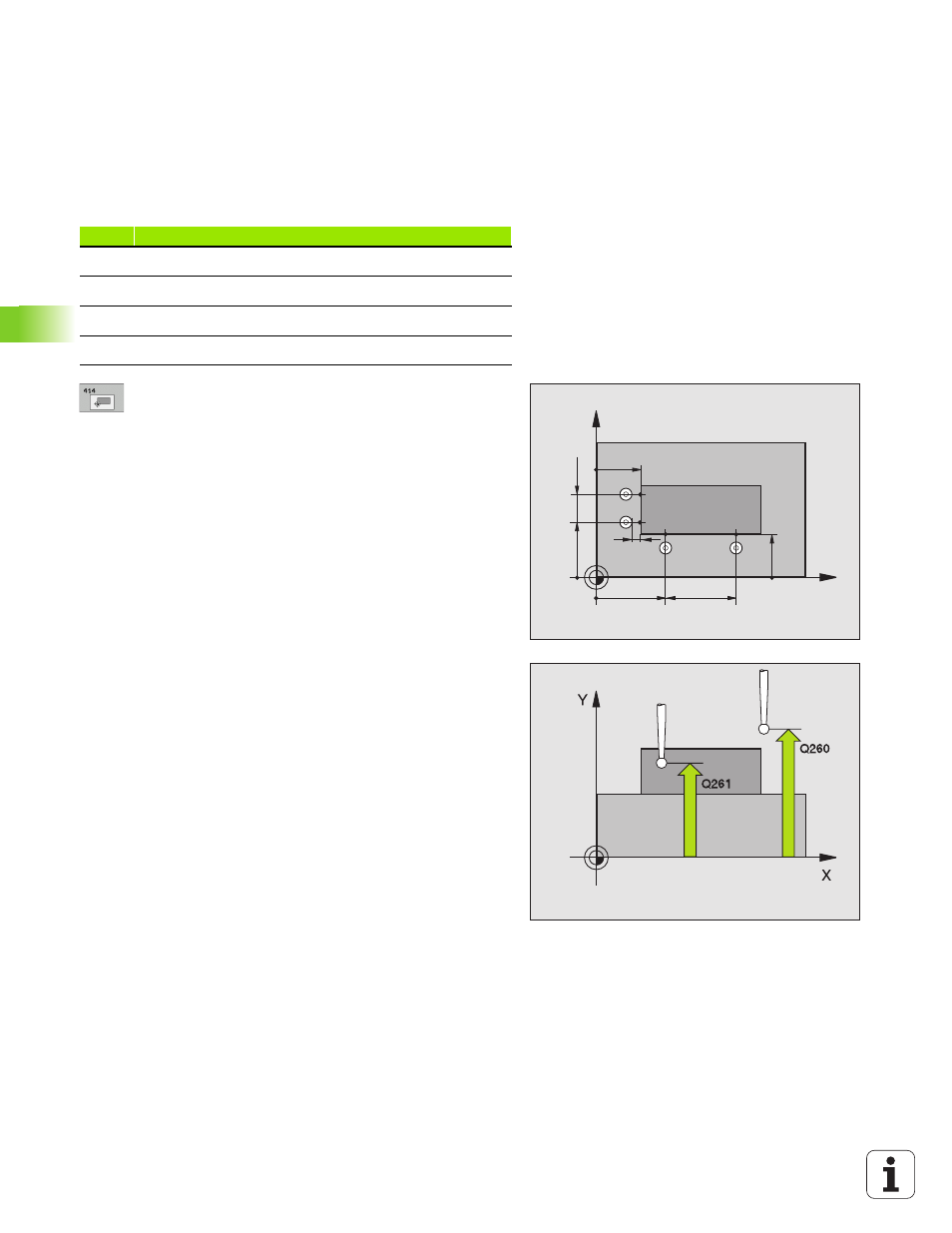

8 1º PUNTO MISURATO 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell’asse
principale del piano di lavoro
8 1º PUNTO MISURATO 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell’asse
secondario del piano di lavoro
8 DISTANZA 1º ASSE Q326 (in valore incrementale):
distanza tra il primo ed il secondo punto da misurare
nell’asse principale del piano di lavoro
8 3º PUNTO MISURATO 1º ASSE Q296 (in valore assoluto):
coordinata del terzo punto da tastare nell’asse
principale del piano di lavoro
8 3º PUNTO MISURATO 2º ASSE Q297 (in valore assoluto):
coordinata del terzo punto da tastare nell’asse
secondario del piano di lavoro
8 DISTANZA 2º ASSE Q327 (in valore incrementale):
distanza tra il terzo e il quarto punto da misurare
nell’asse secondario del piano di lavoro
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza
8 ESEGUI ROTAZIONE BASE Q304: definizione se il TNC
deve compensare la posizione obliqua del pezzo con
una rotazione base:
0: Senza rotazione base
1: Con rotazione base
Spig. Coordinata X Coordinata Y
A Punto 1 punto grande 3 Punto 1 punto piccolo 3
B Punto 1 punto piccolo 3 Punto 1 punto piccolo 3
C Punto 1 punto piccolo 3 Punto 1 punto grande 3
D Punto 1 punto grande 3 Punto 1 punto grande 3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
