HEIDENHAIN iTNC 530 139
3.3 Misur
a
zione aut
o
matica dei pezzi

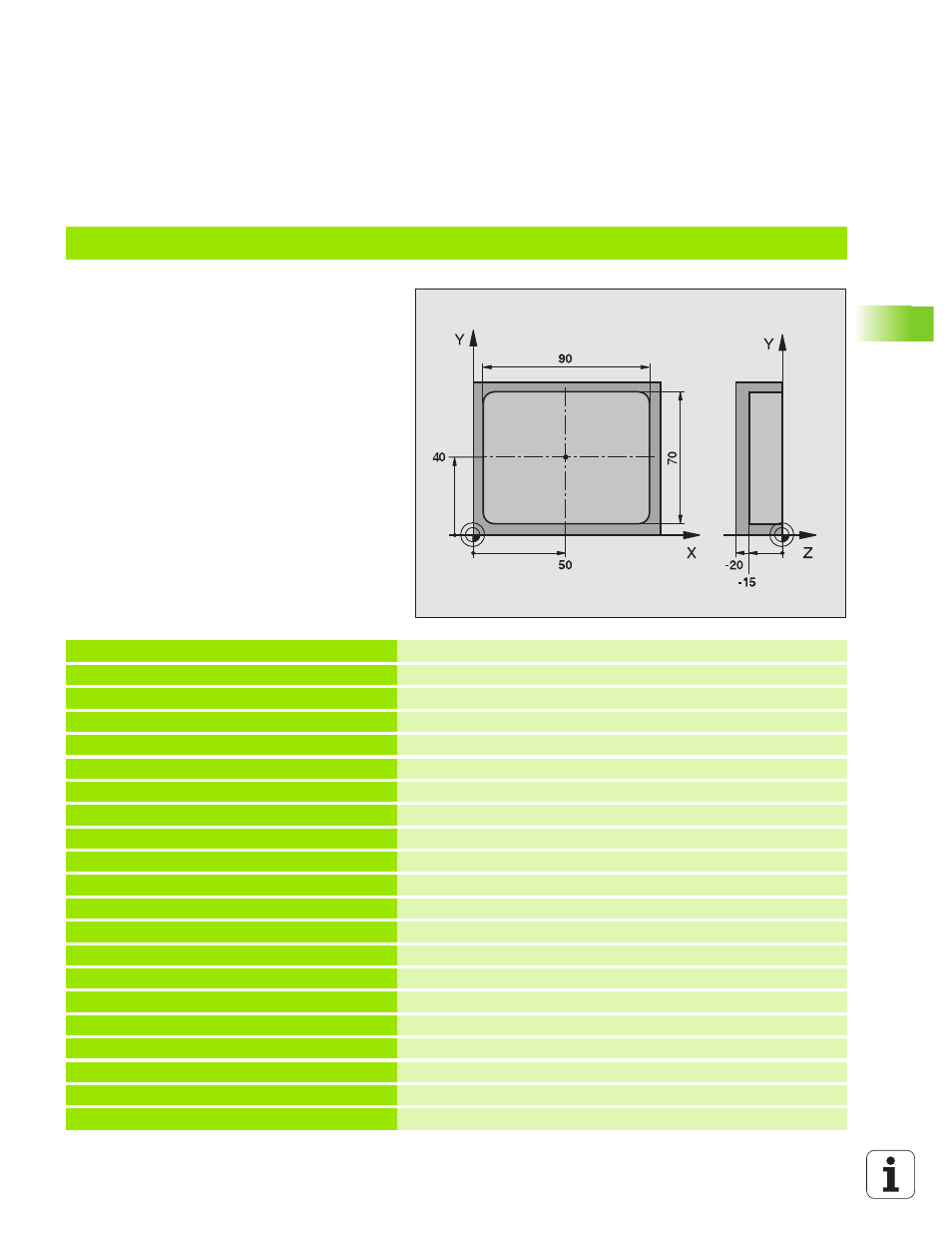

Esempio: Misurazione tasca rettangolare, protocollo risultati di misura
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z Chiamata del tastatore
2 L Z+100 R0 FMA Disimpegno del tastatore
3 TCH PROBE 423MISURA RETTANG. INTERNO
Q273=+50 ;CENTRO 1° ASSE
Q274=+40 ;CENTRO 2° ASSE
Q282=90 ;LUNGHEZZA 1° LATO Lunghezza nominale in X
Q283=70 ;LUNGHEZZA 2° LATO Lunghezza nominale in Y
Q261=-5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;ANDARE AD ALT. SICURA
Q284=90,15 ;LIMITE MASSIMO 1° LATO Quota massima in X
Q285=89,95 ;LIMITE MINIMO 1° LATO Quota minima in X
Q286=70,1 ;LIMITE MASSIMO 1° LATO Quota massima in Y
Q287=69,9 ;LIMITE MINIMO 2° LATO Quota minima in Y
Q279=0,15 ;TOLLERANZA 1° CENTRO Offset posizione ammesso in X
Q280=0,1 ;TOLLERANZA 2° CENTRO Offset posizione ammesso in Y
Q281=1 ;PROTOCOLLO DI MISURA Generare un protocollo di misura
Q309=0 ;STOP PGM PER ERRORE Senza visual. messaggio errore con superamento tolleranza
Q330=0 ;NUMERO UTENSILE Senza controllo utensile
