3.2 Impostazione aut
o
matica delle or
igini
8 CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell’isola, nell’asse principale del piano di lavoro
8 CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell’isola, nell’asse secondario del piano di lavoro
8 Larghezza dell’isola Q311 (in valore incrementale):
larghezza dell’isola indipendentemente dalla
posizione nel piano di lavoro
8 Asse di misura (1=1°asse/2=2°asse) Q272: asse del
piano di lavoro in cui deve essere effettuata la
misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
8 Altezza di misura su asse tastatore Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 NUMERO NELLA TABELLA Q305: indicare il numero della
tabella origini/tabella Preset nella quale il TNC deve
memorizzare le coordinate del centro dell’isola.
Programmando Q305=0, il TNC imposta l'origine
automaticamente al centro dell’isola
8 NUOVA ORIGINE Q405 (in valore assoluto): coordinata
nell’asse di misura, sulla quale il TNC deve impostare
il centro dell’isola rilevato. Impostazione di base = 0

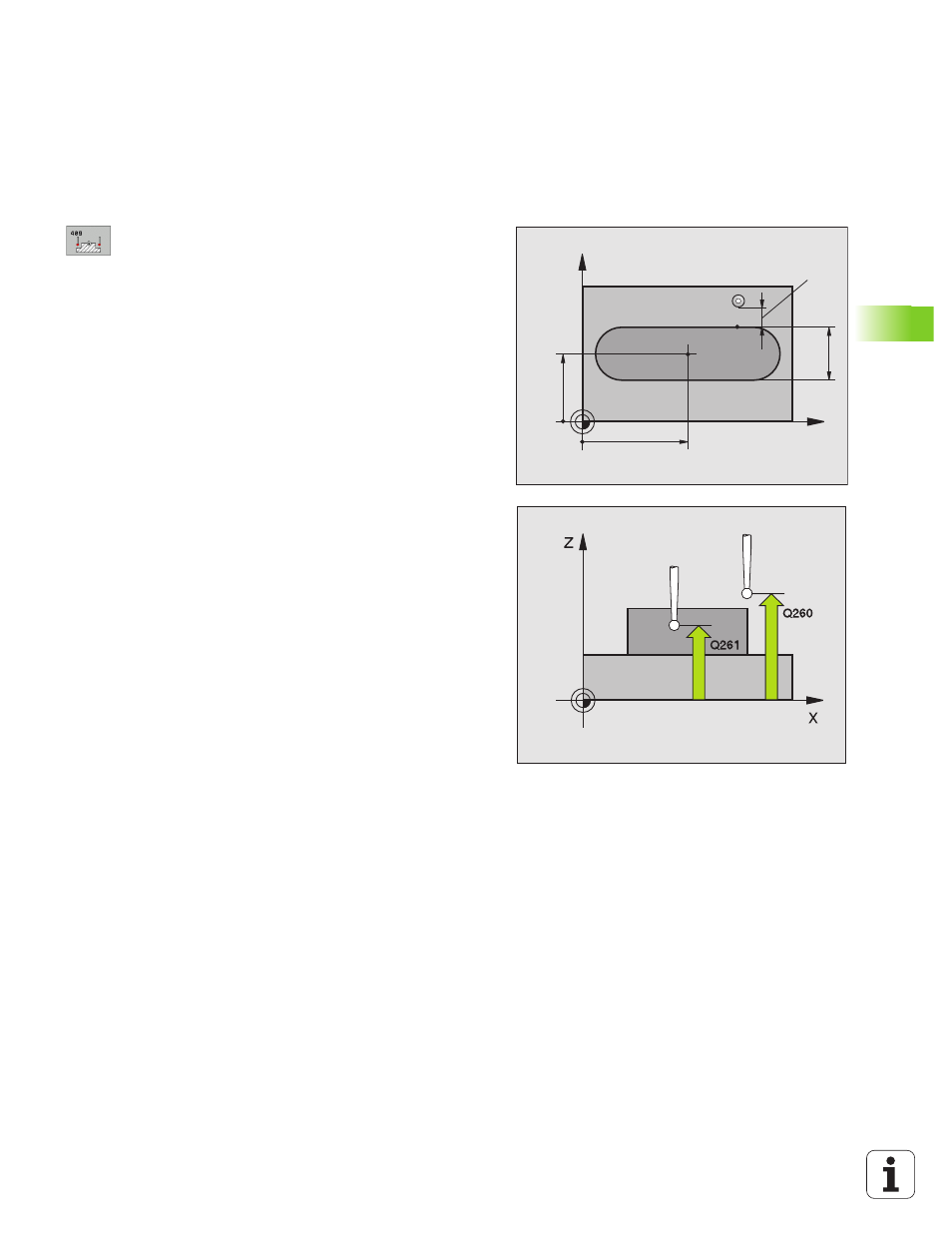

X
Y
Q322
Q321
Q311
MP6140
+
Q320
