74 3 Cicli di Tastatura per controllo automatico del pezzo
3.2 Impostazione aut
o
matica delle or
igini

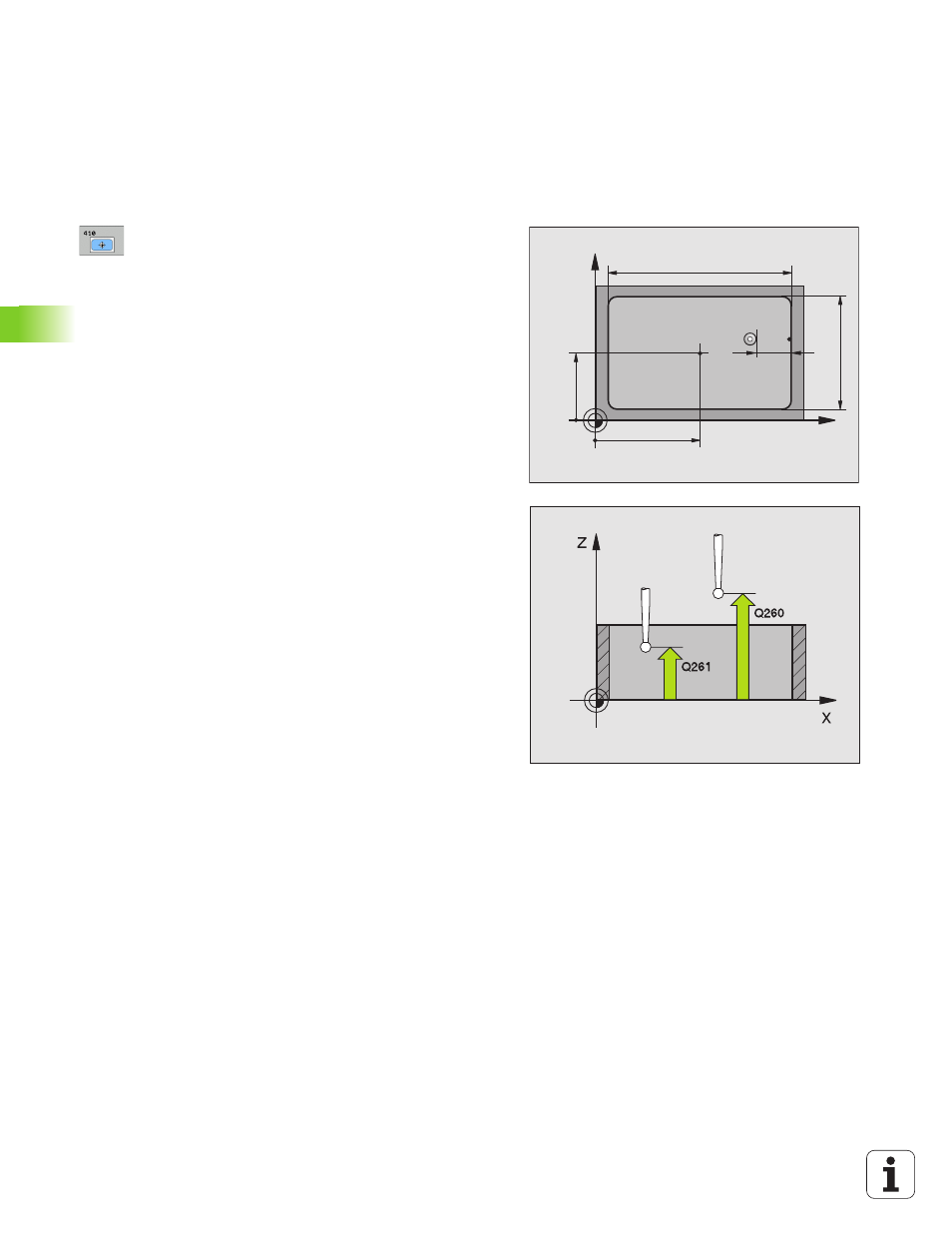

8 CENTRO 1º ASSE Q321 (in valore assoluto): centro della
tasca, nell’asse principale del piano di lavoro
8 CENTRO 2º ASSE Q322 (in valore assoluto): centro della
tasca, nell’asse secondario del piano di lavoro
8 LUNGHEZZA 1º LATO Q323 (in valore incrementale):
lunghezza della tasca, parallela all’asse principale del
piano di lavoro
8 LUNGHEZZA 2º LATO Q324 (in valore incrementale):
lunghezza della tasca, parallela all’asse secondario del
piano di lavoro
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza
8 NR. ORIGINE NELLA TABELLA Q305: indicare il numero
della tabella origini/tabella Preset nella quale il TNC
deve memorizzare le coordinate del centro della
tasca. Programmando Q305=0, il TNC imposta
l’origine automaticamente al centro della tasca
8 NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell’asse principale sulla quale il
TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0
8 NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell’asse secondario sulla quale
il TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
