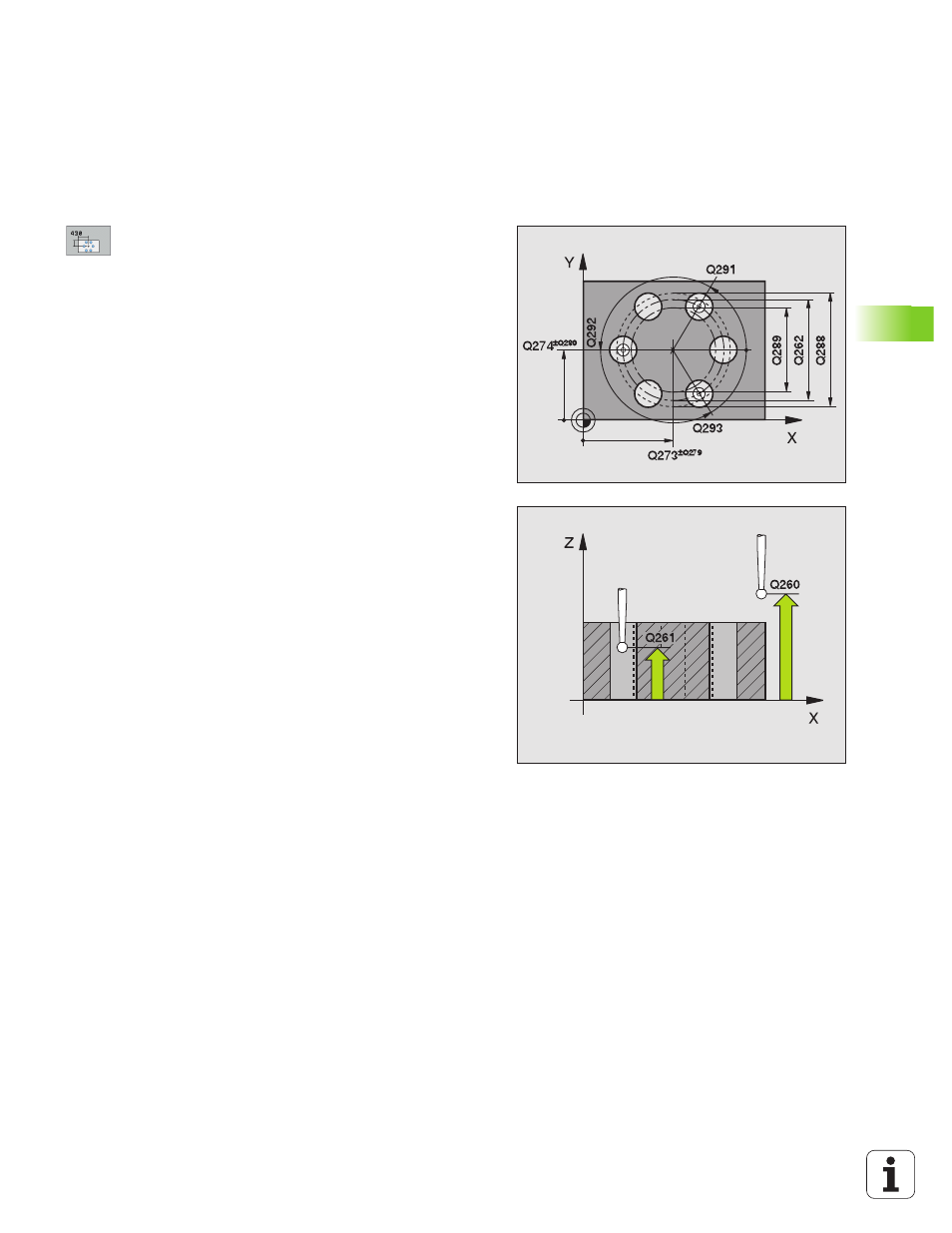

8 CENTRO 1º ASSE Q273 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell’asse principale
del piano di lavoro
8 CENTRO 2º ASSE Q274 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell’asse secondario
del piano di lavoro
8 DIAMETRO NOMINALE Q262: inserire il diametro del
cerchio di fori
8 ANGOLO 1ª FORATURA Q291 (in valore assoluto): angolo
in coordinate polari del centro del primo foro nel piano
di lavoro
8 ANGOLO 2ª FORATURA Q292 (in valore assoluto): angolo
in coordinate polari del centro del secondo foro nel
piano di lavoro
8 ANGOLO 3ª FORATURA Q293 (in valore assoluto): angolo
in coordinate polari del centro del terzo foro nel piano
di lavoro
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 LIMITE MASSIMO Q288: massimo diametro cerchio di
fori ammesso
8 LIMITE MINIMO Q289: minimo diametro cerchio di fori
ammesso
8 TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell’asse principale del piano di
lavoro
8 TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell’asse secondario del piano di
lavoro
