HEIDENHAIN iTNC 530 121
3.3 Misur
a
zione aut
o
matica dei pezzi

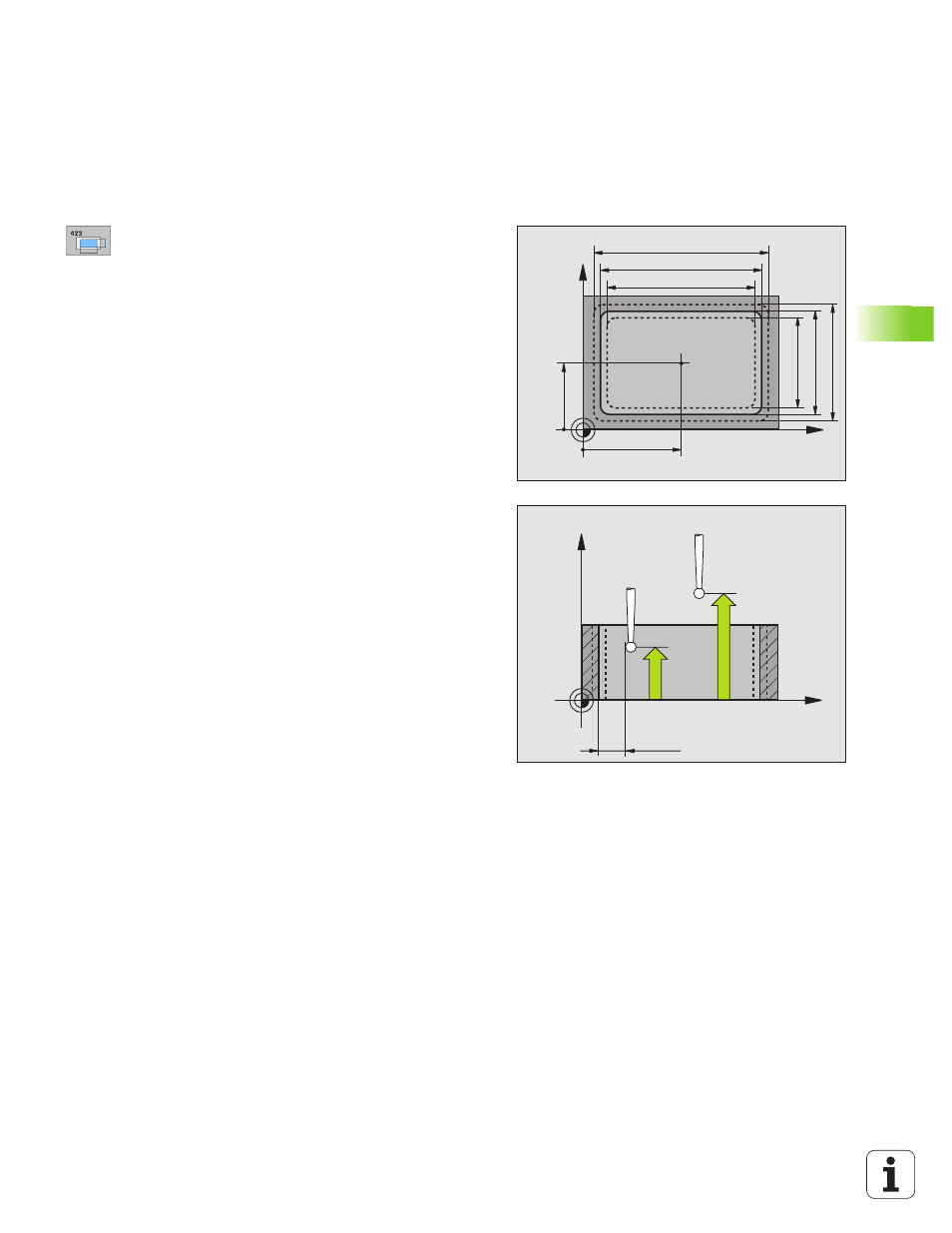

8 CENTRO 1º ASSE Q273 (in valore assoluto): centro della
tasca, nell’asse principale del piano di lavoro
8 CENTRO 2º ASSE Q274 (in valore assoluto): centro della
tasca, nell’asse secondario del piano di lavoro
8 LUNGHEZZA 1º LATO Q282: lunghezza della tasca,
parallela all’asse principale del piano di lavoro
8 LUNGHEZZA 2º LATO Q283: lunghezza della tasca,
parallela all’asse secondario del piano di lavoro
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza
8 QUOTA MAX. 1º LATO Q284: lunghezza massima
ammessa per la tasca
8 QUOTA MIN. 1º LATO Q285: lunghezza minima
ammessa per la tasca
8 QUOTA MAX. 2º LATO Q286: larghezza massima
ammessa per la tasca
8 QUOTA MIN. 2º LATO Q287: larghezza minima
ammessa per la tasca
8 TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell’asse principale del piano di
lavoro
8 TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell’asse secondario del piano di
lavoro
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
