3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz
o ROTAZIONE BASE: compensazione tramite asse
di rotazione (Ciclo di tastatura 403,
DIN/ISO: G403)

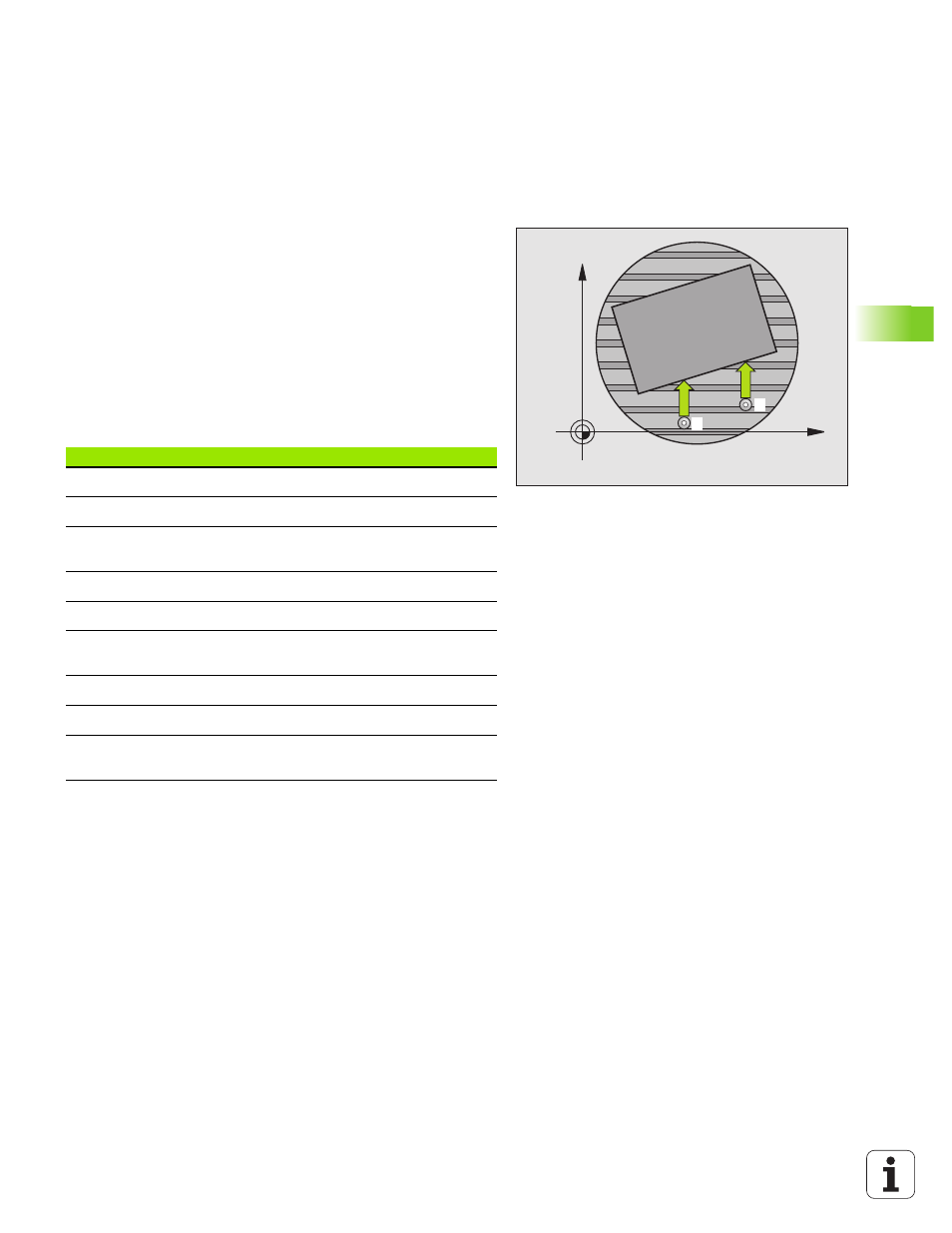

Il ciclo di tastatura 403 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Il TNC
compensa, mediante rotazione dell’asse A, B o C, la rilevata posizione
obliqua del pezzo. Per questo il pezzo può essere serrato secondo le
esigenze sulla tavola circolare.
Le combinazioni di asse di misura (parametro di ciclo Q272) e asse di
compensazione (parametro di ciclo Q312) presentate nel seguito sono
ammesse. La funzione Rotazione del piano di lavoro:
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura", pag. 24) sul punto da tastare programmato
1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
X
Y
1
2
Asse TS attivo Asse di misura Asse compensaz.
Z X (Q272=1) C (Q312=6)
Z Y (Q272=2) C (Q312=6)
Z Z (Q272=3) B (Q312=5) o A
(Q312=4)
Y Z (Q272=1) B (Q312=5)
Y X (Q272=2) C (Q312=5)
Y Y (Q272=3) C (Q312=6) o A
(Q312=4)
X Y (Q272=1) A (Q312=4)
X Z (Q272=2) A (Q312=4)
X X (Q272=3) B (Q312=5) o C
(Q312=6)
