30 2 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
2.2 Calibr
azione del sist
ema di tastat
ur
a digitale
2.2 Calibrazione del sistema di
tastatura digitale
Introduzione
Il sistema di tastatura deve essere calibrato
„
alla messa in funzione
„ alla rottura del tastatore
„ alla sostituzione del tastatore
„ in caso di modifica dell’avanzamento di tastatura
„ in caso di irregolarità, p. es., a seguito di un riscaldamento della
macchina
Nella calibrazione il TNC rileva la lunghezza "efficace" del tastatore e il
raggio "efficace" della sfera di tastatura. Per la calibrazione del sistema
di tastatura 3D fissare sulla tavola della macchina un anello di
regolazione a spessore e raggio interno noti.

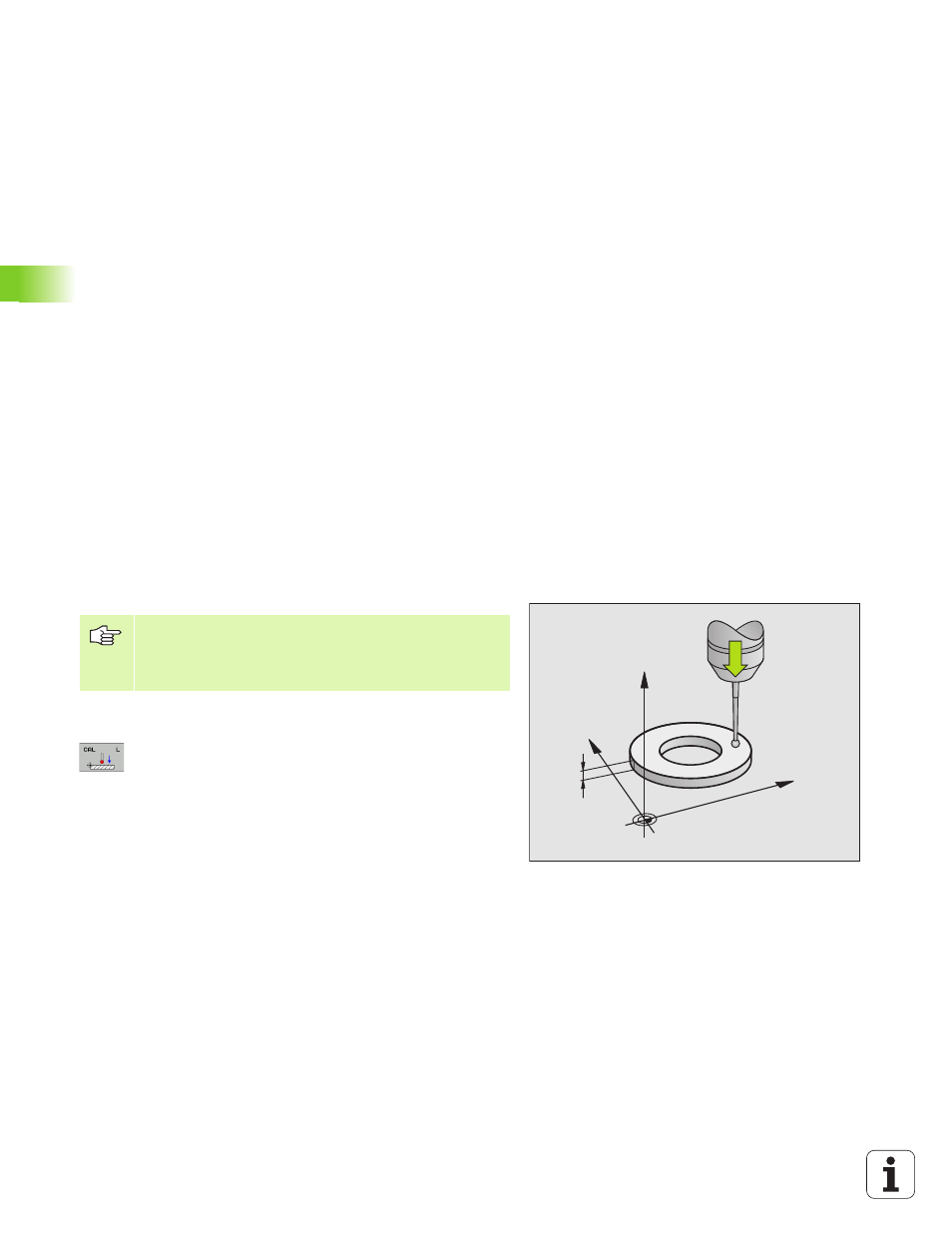

Calibrazione della lunghezza efficace
8 Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
8 Selezionare la funzione di calibrazione per la lunghezza
del sistema di tastatura: premere il softkey TOUCH
PROBE e CAL. L. Il TNC visualizza una finestra menu
con 4 campi di introduzione
8 Impostare l'ASSE UTENSILE (tasto di
movimentazione asse)
8 ORIGINE: introdurre lo spessore dell’anello di
regolazione
8 I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
8 Accostare il tastatore alla superficie dell’anello di
regolazione
8 Ove necessario, modificare la direzione di
spostamento: mediante softkey o con i tasti freccia
8 Tastatura della superficie: premere il tasto esterno di
START
5
Y
X
Z
La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il Costruttore della
macchina colloca l'origine dell'utensile sul naso del
mandrino.
