3.3 Misur
a
zione aut
o
matica dei pezzi
8 DIREZIONE DI SPOSTAMENTO 1 Q267: direzione nella
quale il tastatore deve avvicinarsi al pezzo:
-1:Direzione di spostamento negativa
+1:Direzione di spostamento positiva

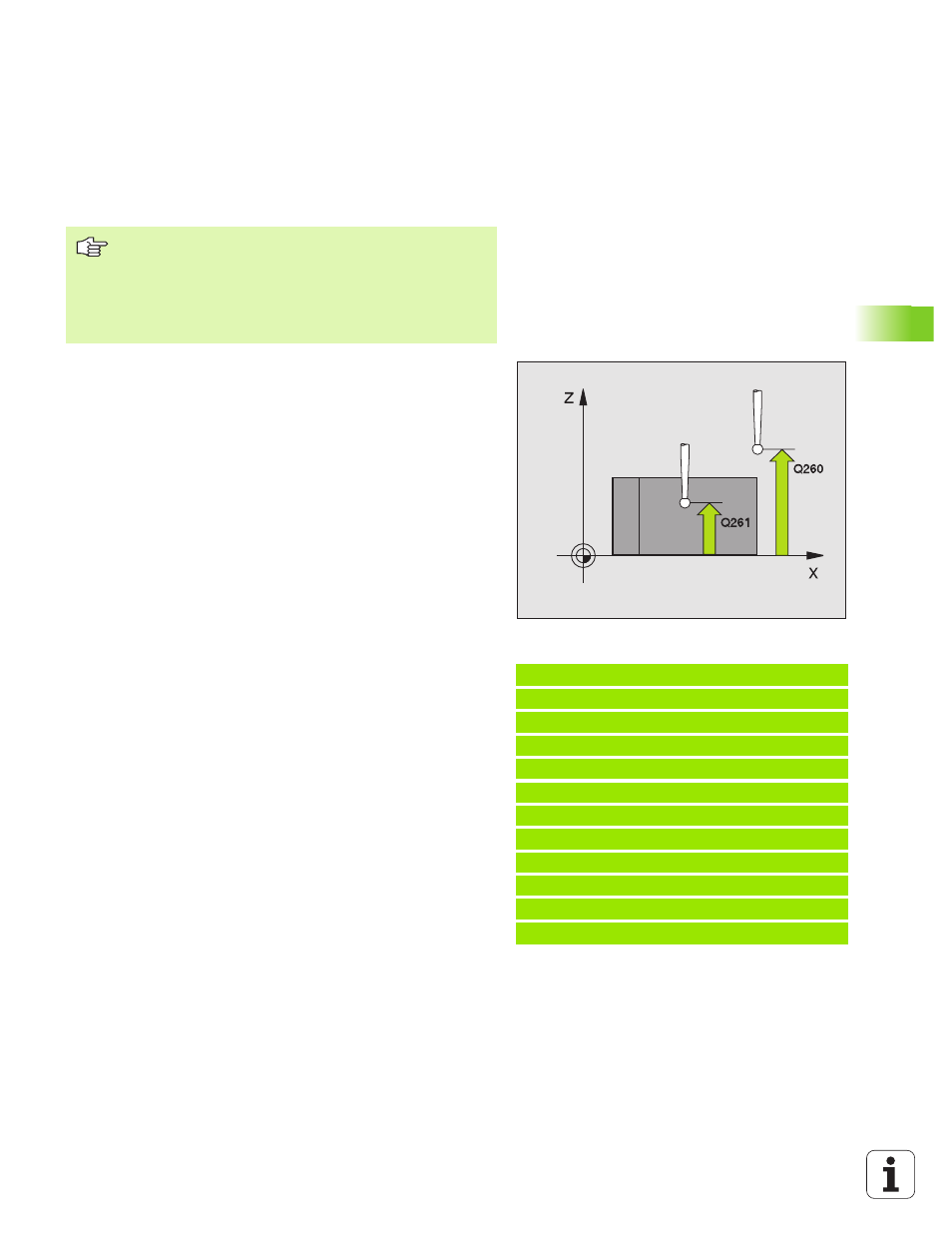

8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell’asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell’asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza
8 PROTOCOLLO DI MISURA Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Non generare un protocollo di misura
1: Generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR420.TXT di norma nella
directory nella quale si trova anche il programma di
misura
2: interruzione dell’esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con avvio NC
Con asse del tastatore = asse di misura tenere
presente:
Selezionare Q263 uguale a Q265, quando deve essere
misurato l’angolo in direzione dell’asse A; selezionare
Q263 diverso da Q265, quando deve essere misurato
l’angolo in direzione dell’asse B.
Esempio: Blocchi NC
5 TCH PROBE 420 MIS. ANGOLO
Q263=+10 ;1° PUNTO 1° ASSE
Q264=+10 ;1° PUNTO 2° ASSE
Q265=+15 ;2° PUNTO 1° ASSE
Q266=+95 ;2° PUNTO 2° ASSE
Q272=1 ;ASSE DI MISURA
Q267=-1 ;DIREZIONE DI SPOSTAMENTO
Q261=-5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q301=1 ;ANDARE AD ALT. SIC.
Q281=1 ;PROTOCOLLO DI MISURA
