HEIDENHAIN iTNC 530 117
3.3 Misur
a
zione aut
o
matica dei pezzi
MISURAZIONE ESTERNA
CERCHI (Ciclo di tastatura 422, DIN/ISO: G422)

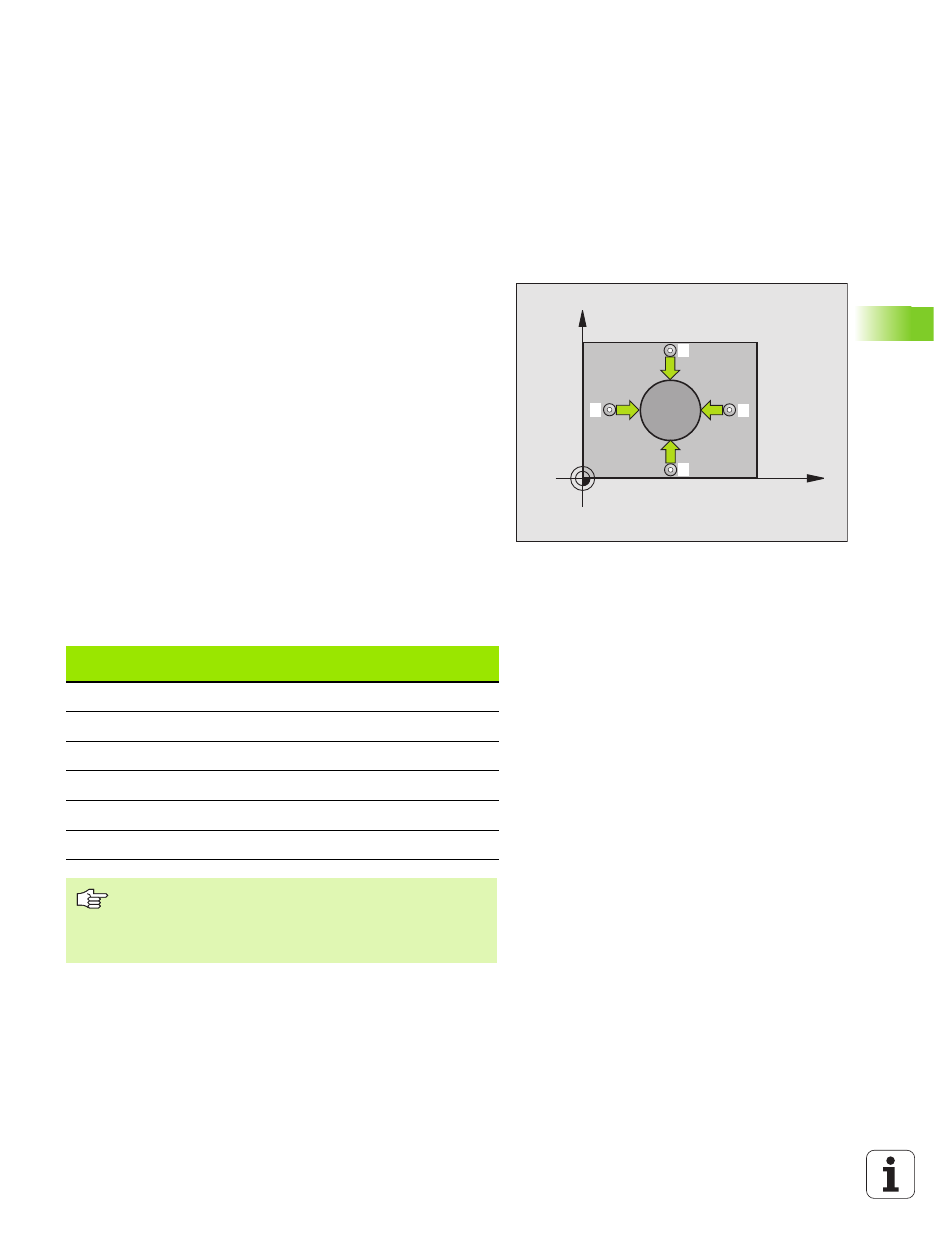

Il Ciclo di tastatura 422 rileva il centro e il diametro di isole circolari.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura", pag. 24) sul punto da tastare
1 . Il TNC calcola i punti da
tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita in MP6140
2 Successivamente il tastatore si porta all’altezza di misura
programmata ed effettua la prima tastatura con l’avanzamento di
tastatura (MP6120 o MP6360). Il TNC determina la direzione di
tastatura automaticamente in funzione dell’angolo di partenza
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria circolare, all’altezza di misura o all’altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Quindi il TNC riposiziona il tastatore all’altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
X
Y
1
2
3
4
Numero del
parametro
Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q163 Offset diametro
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell’asse del tastatore.
