110 3 Cicli di Tastatura per controllo automatico del pezzo
3.3 Misur
a
zione aut
o
matica dei pezzi
Sistema di riferimento per i risultati di misura
Il TNC trasmette tutti i risultati di misura nei parametri di risultato e nel
file di protocollo nel sistema di coordinate attive, quindi eventualmente
nel sistema di coordinate spostato e/o ruotato.

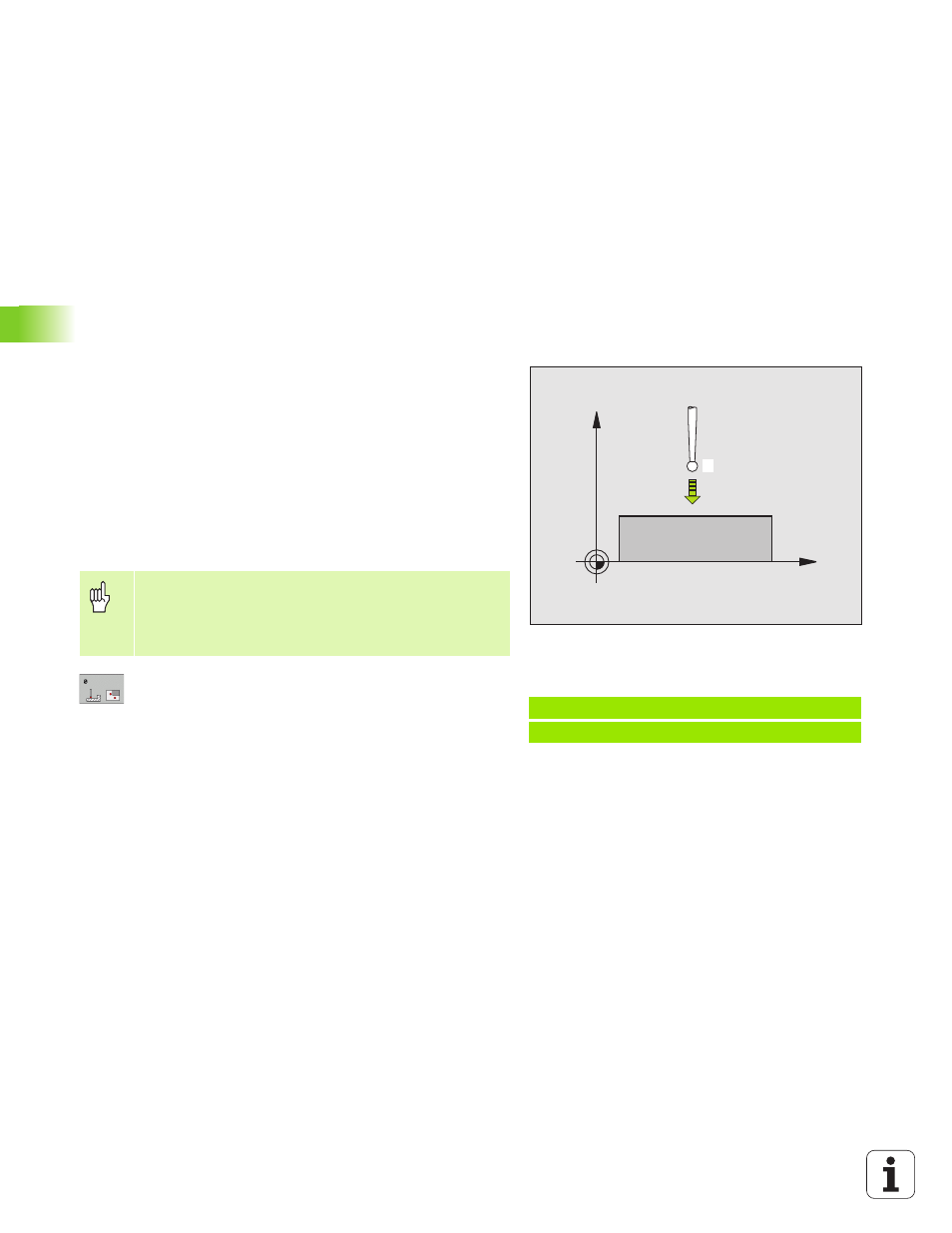

PIANO DI RIF. (ciclo di tastatura 0, DIN/ISO: G55)
1 Il tastatore si porta in rapido con movimento 3D (valore da MP6150
o MP6361) sulla posizione di prearresto
1 programmata nel ciclo
2 Successivamente il tastatore effettua la tastatura con
l’avanzamento di tastatura (MP6120 o MP6360). La direzione di
tastatura deve essere definita nel ciclo
3 Dopo che il TNC ha rilevato la posizione, il tastatore si riporta al
punto di partenza della tastatura e memorizza la coordinata
misurata in un parametro Q. Le coordinate della posizione del
tastatore al momento del segnale di contatto vengono inoltre
memorizzate nei parametri da Q115 a Q119. Per i valori in questi
parametri il TNC non tiene conto della lunghezza e del raggio del
tastatore
8 PARAMETRO PER RISULTATO : inserire il numero del
parametro Q al quale viene assegnato il valore della
coordinata
8 ASSE/DIREZIONE DI TASTATURA : inserire l’asse di
tastatura con il tasto di selezione assi o tramite la
tastiera ASCII con il segno per la direzione di
tastatura. Confermare la selezione con il tasto ENT
8 Valore nominale di posizione : inserire mediante i
tasti di selezione assi o tramite la tastiera ASCII tutte
le coordinate per il preposizionamento del tastatore
8 Conclusione dell’inserimento: premere il tasto ENT
X
Z
1
Da osservare prima della programmazione
Nel preposizionamento del tastatore assicurarsi che non ci
sia pericolo di collisione nell’avvicinamento alla posizione
programmata.
Esempio: Blocchi NC
67 TCH PROBE 0.0 PIANO DI RIF. Q5 X-
68 TCH PROBE 0,1 X+5 Y+0 Z-5
