HEIDENHAIN iTNC 530 83
3.2 Impostazione aut
o
matica delle or
igini

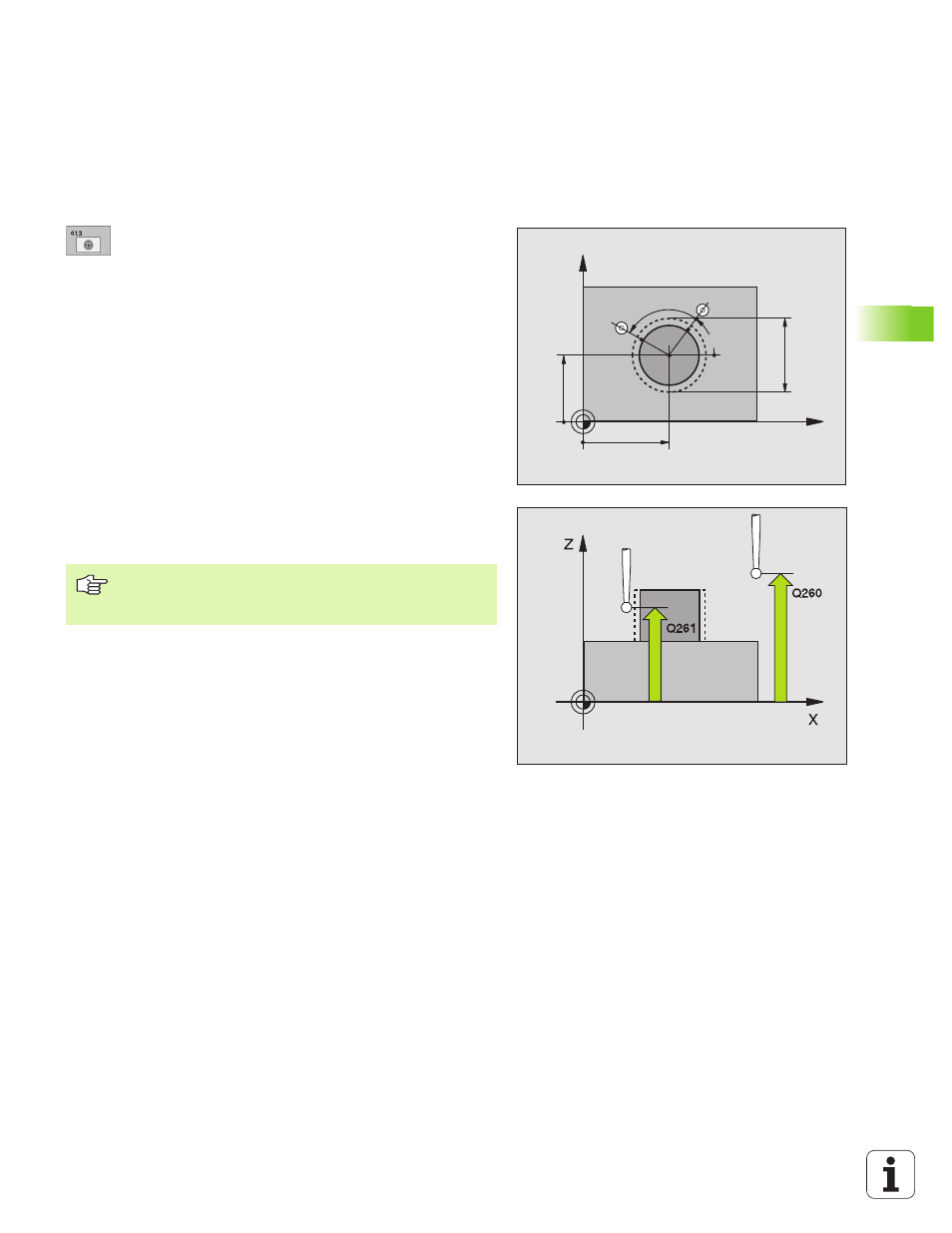

8 CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell’isola, nell’asse principale del piano di lavoro
8 CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell’isola nell’asse secondario del piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull’asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale
8 DIAMETRO NOMINALE Q262: diametro approssimativo
dell’isola. Introdurre un valore approssimato per
eccesso
8 ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l’asse principale del piano di lavoro e il primo punto
da tastare
8 ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell’angolo
definisce il senso di rotazione (- = senso orario) con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un angolo incrementale inferiore a 90°
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all’altezza di
misura
1: Spostamento tra i punti da misurare all’altezza di
sicurezza
8 NR. ORIGINE NELLA TABELLA Q305: indicare il numero
della tabella origini/tabella Preset nella quale il TNC
deve memorizzare le coordinate del centro dell'isola.
Programmando Q305=0, il TNC imposta l'origine
automaticamente al centro dell'isola
X
Y
Q322
Q321
Q262
Q325
Q247
Più piccolo è l'angolo incrementale programmato, tanto
più impreciso sarà il calcolo del TNC per l'origine. Valore
minimo di immissione: 5°.
