3-22 HPR260 Auto Gas Manuale di istruzioni
INSTALLAZIONE

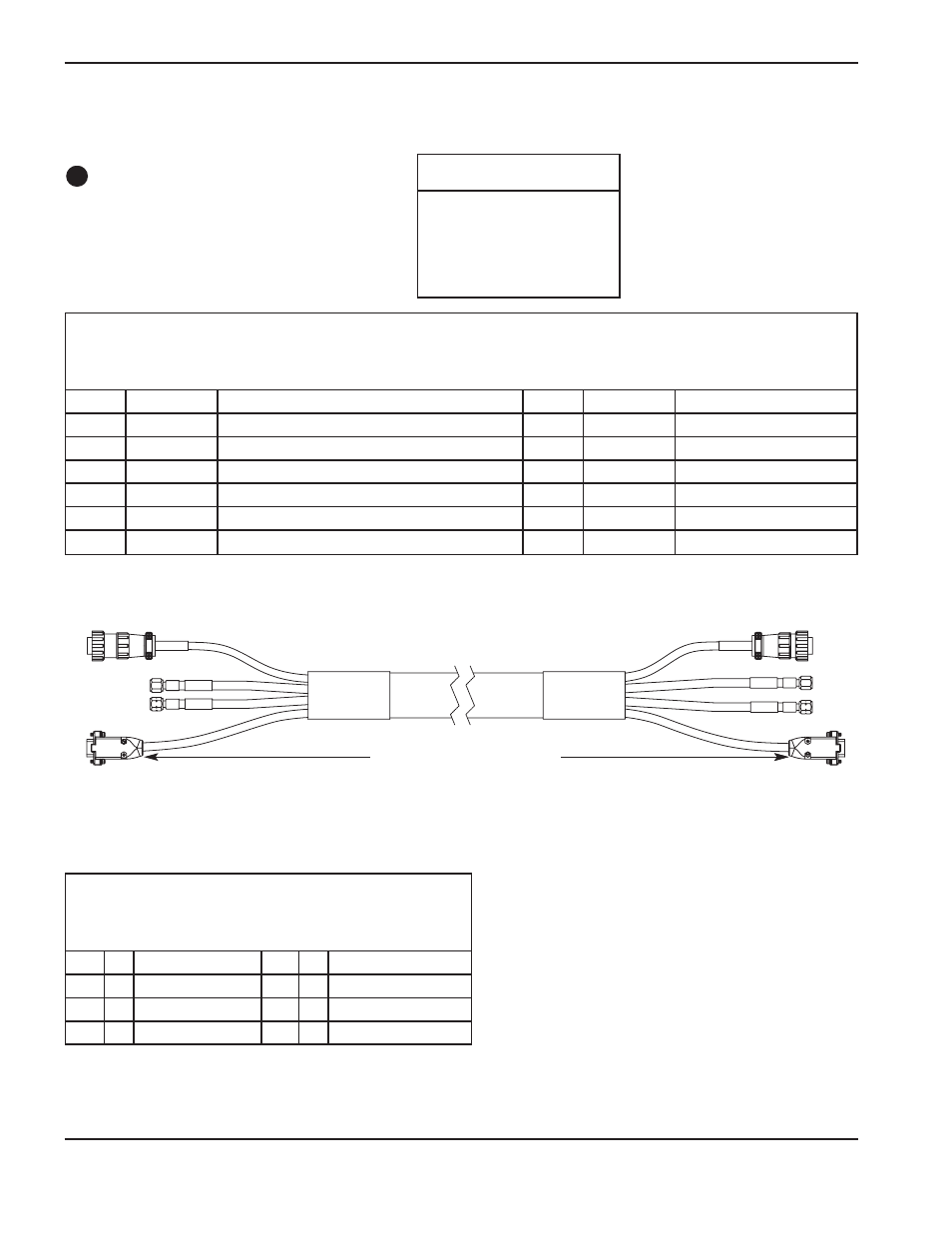

Cavo e tubo flessibile del gas
7
Collegamenti tra consolle di selezione e consolle di dosaggio
Da lato femmina a consolle di dosaggio Da lato maschio a consolle di selezione
Elenco dei segnali del cavo di alimentazione – connettori a 9 pin
Lato consolle di dosaggio Lato consolle di selezione
Pin # Ingresso/Uscita Descrizione Pin # Ingresso/Uscita Funzione
1 Ingresso Alimentazione 120 VCA 1 Uscita Ingresso CA, ritorno
2 Ingresso Alimentazione 120 VCA 2 Uscita Ingresso CA, caldo
3 Ingresso Messa a terra del telaio 3 Uscita Messa a terra del telaio
6 Libero 6
7 Libero 7
4 Libero 4
5 Libero 5
Elenco segnali del cavo di comunicazione – connettori DSUB a 9 pin
Lato consolle di dosaggio Lato consolle di selezione
Pin # I/U Descrizione Pin # I/U Funzione
9 I Libero 9 U Libero
3 I Terra CAN 3 U Terra
7 I/U CAN H 7 I/U Comunicazione CAN
2 I/U CAN L 2 I/U Comunicazione CAN
Connettore tipico DSUB femmina
I/U = Ingresso/Uscita
Codice
articolo
Lunghezza
128992 3 m (10 ft)
128993 4.5 m (15 ft)
128952 7.5 m (25 ft)
128994 10 m (35 ft)
128930 15 m (50 ft)
128995 20 m (65 ft)
