3
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35

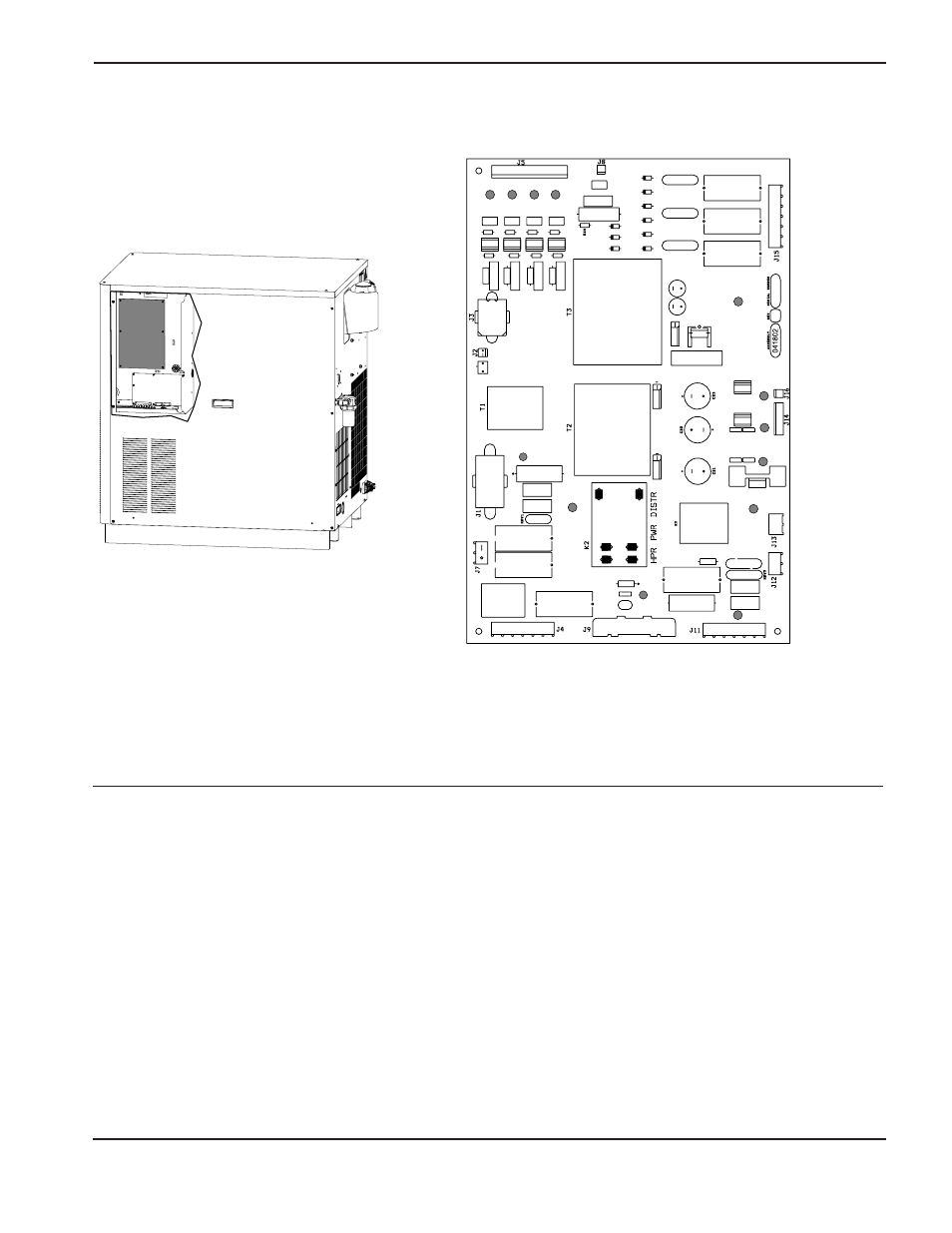

Scheda di distribuzione di potenza PCB2 del generatore
Elenco dei LED sulla scheda di distribuzione di potenza
LED
Uscita
Colore
D1
Contactor
Rosso
D2
Pilot arc relay
Rosso
D3
120 VCA (switched)
Verde
D5
HF ignition
Rosso
D7
Surge select
Rosso
D12
24 VCA (switched)
Verde
D23
240 VCA (switched)
Verde
D25
+ 24 VCC
Rosso
D26
Pump motor
Verde
D31
+ 5 VCC
Rosso
D32
- 15 VCC
Rosso
D33
+ 15 VCC
Rosso
D35
24 VCA
Verde
HPR260 Auto Gas
Manuale di istruzioni
5-39
MANUTENZIONE
