3

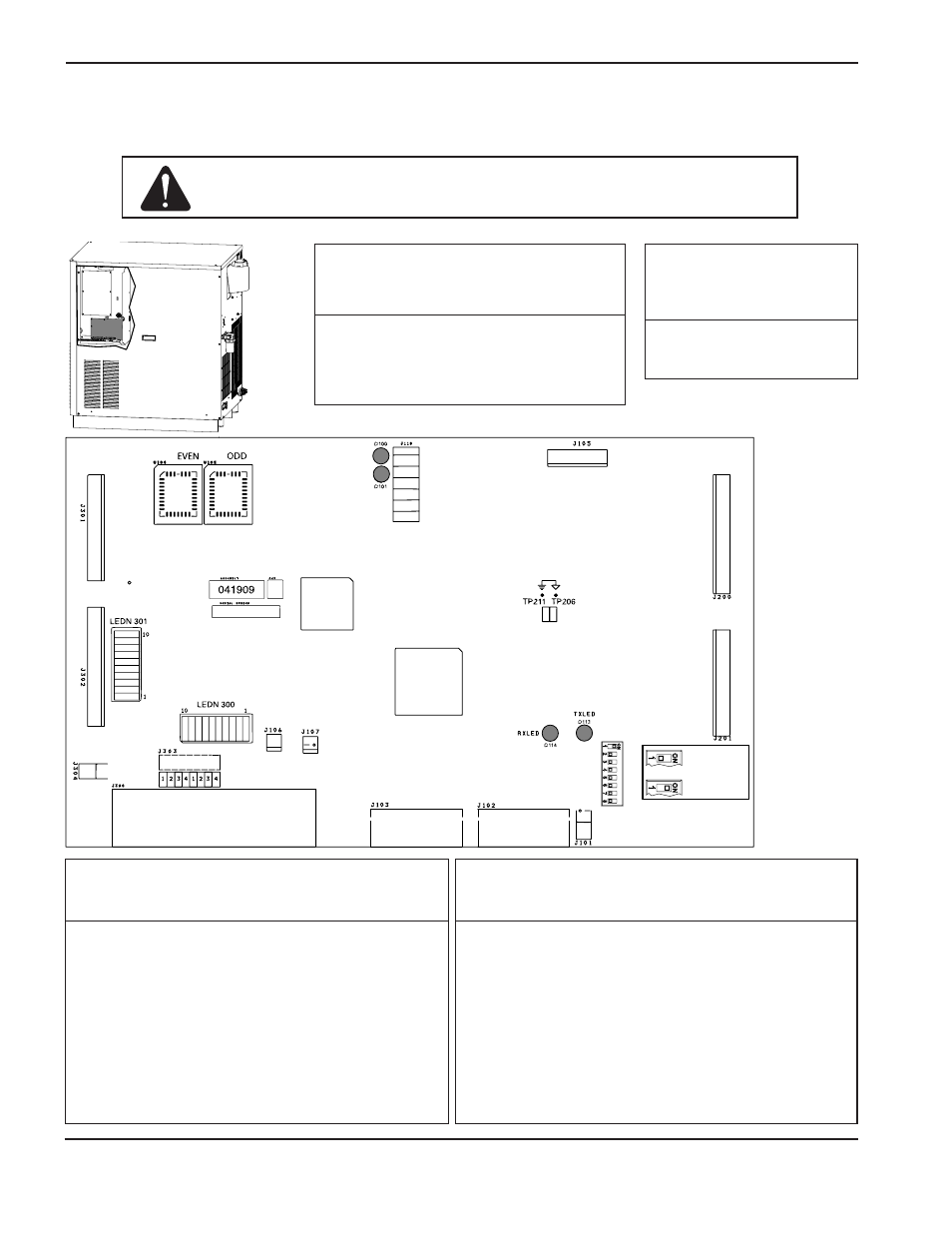

Scheda di controllo sul generatore PCB3
Elenco dei LED sulla scheda di controllo
LED Signale Note
D100 +5 VCC
D101 +3,3 VCC
D113 CAN TX
Lampeggio costante
D114 CAN RX Lampeggio costante
Elenco del firmware per la
scheda di controllo PCB3
Componente Codice
U104 081107 EVEN
U105 081107 ODD
= HPR130
= HPR260
Nota:
consultare gli
schemi elettrici
per definire la
posizione degli
altri interruttori
DIP.
Elenco dei LEDN300 sulla scheda di controllo
LEDN Uscita Ingresso Note
L EDN1 Movimento macchinan
LEDN2 Errore
LEDN3 Errore di chiusura graduale
LEDN4 Non pronto
LEDN5 Attivazione partenza dolce Libero
LEDN6 Attivazione arco pilota
LEDN7 Corrente d’angolo
LEDN8 Sfondamento
LEDN9 Mantenimento
L EDN10 Avvio plasma
Elenco dei LEDN301 sulla scheda di controllo
LEDN Uscita Ingresso Note
L EDN1 Trasformatore AT
LEDN2 Attivazione motore pompa
LEDN3 Contattore
LEDN4 Relé arco pilota
LEDN5 Libero
LEDN6 Selezione sovracorrente
LEDN7 Riservato
LEDN8 Riservato
LEDN9 Riservato
L EDN10 Perdita di fase
5-38 HPR260 Auto Gas Manuale di istruzioni
MANUTENZIONE
5
Attenzione: per un funzionamento sicuro della consolle del gas automatica è
necessaria la revisione “J” del software.
