D2 deve sempre essere accesa.
D1 si accende all’accensione della torcia e si spegne non appena l’arco si
trasferisce sulla lamiera. Se il trasferimento dell’arco è immediato, il LED-D1 non si
accende.

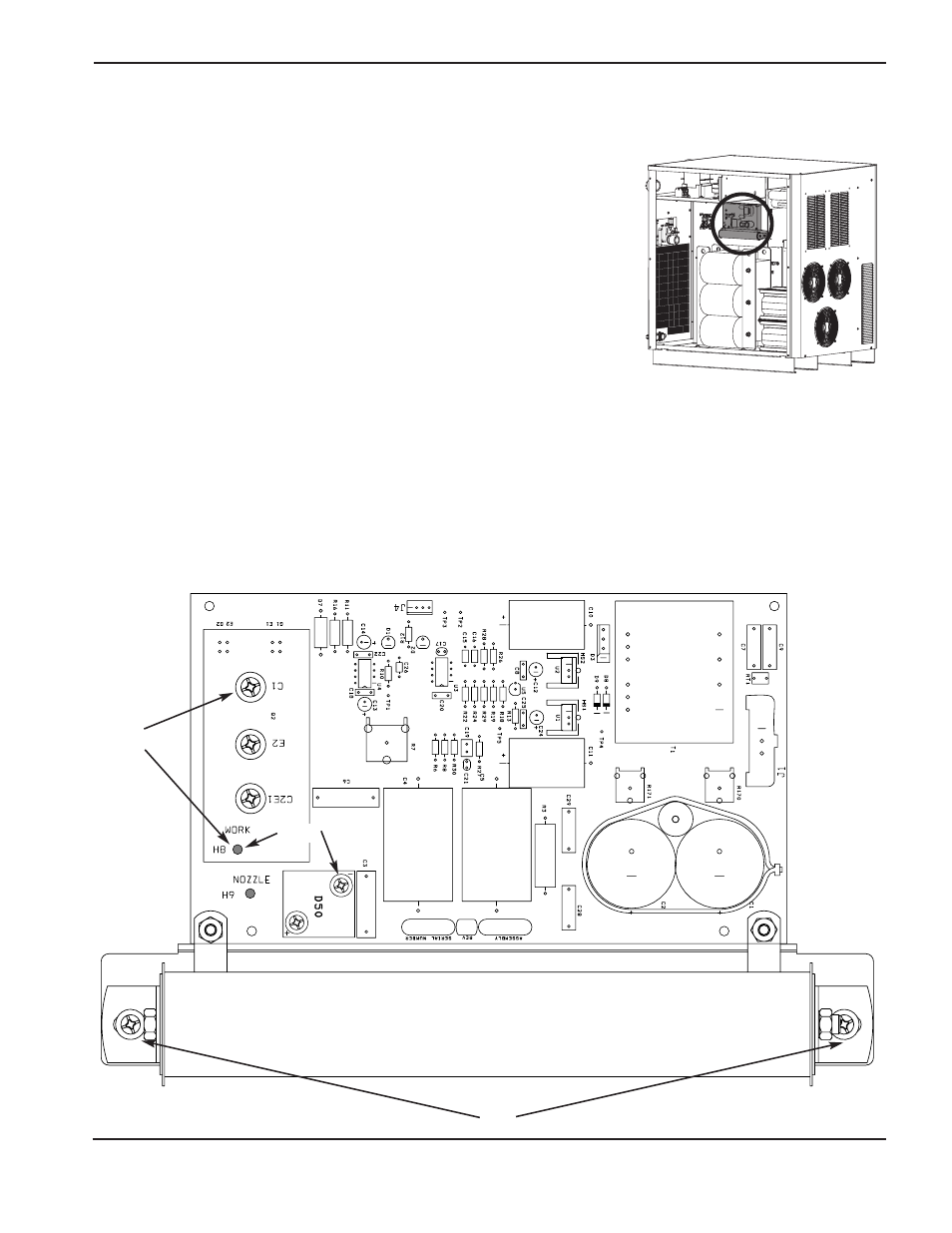

Se non c’è arco sulla torcia oppure se l’arco non si trasferisce:
1. Togliere tensione all’intero sistema.
2. Rimuovere i fili dai terminali H8 (WORK) e H9 (NOZZLE) sulla scheda.
3. Verificare che il valore della resistenza misurata tra H8 and D50 (-) sia di
5,5 kΩ. Se il valore di resistenza non è corretto, sostituire la scheda.
Nota: Il valore di resistenza può aumentare lentamente al valore corretto a
causa della capacitanza del circuito.
4. Verificare tra C1 and H8 ci sia una resistenza di 15 kΩ.
• Il cavo di massa non deve presentare tagli o interruzioni. Verificare che ai suoi capi ci sia una resistenza minore o
uguale a 1Ω. La connessione del cavo di massa al tavolo di taglio deve essere pulita e deve realizzare un buon
contatto il tavolo.
• Verificare che il LED-D2 sia acceso. Se non è acceso, la scheda potrebbe richiedere una sostituzione oppure
potrebbe non essere alimentata.
• Accendere la torcia in aria e verificare che il LED D1 sia acceso. Se non è acceso, ma è presente un arco pilota,
potrebbe essere necessario sostituire la scheda.
• Verificare che ai capi del resistore R3 ci sia una resistenza di 1 Ω.
041811
1Ω
5.5kΩ
15kΩ
R1
HPR260 Auto Gas Manuale di istruzioni 5-41
