Test di tenuta del gas

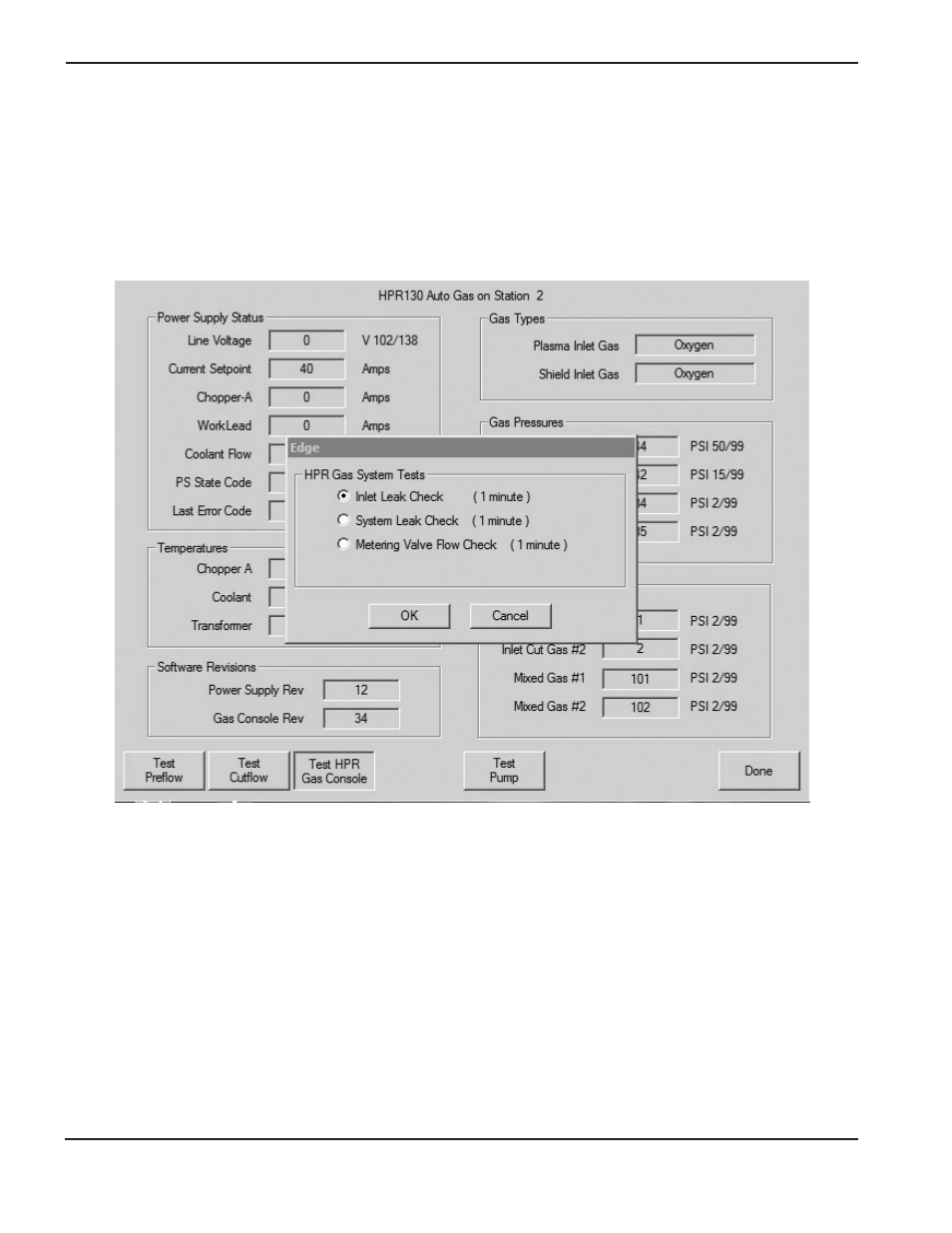

Note: la videata del CNC riportata sotto è quella di un controllo Hypertherm Automation con installata la
versione 6 del software ed è da prendere solo come riferimento. Gli altri controlli hanno una videata di test
simile a quella raffigurata. Contattare il vostro OEM per le istruzioni su come accedere alla videata di test
necessaria.
Vedi foglio 16 di 20 sullo schema 013362, in questo manuale, per maggiori dettagli sul circuito di
distribuzione del gas.
Test di tenuta 1 (test di tenuta ingresso)
Scopo del test: testare i solenoidi delle valvole di ingresso sulla consolle di selezione per verificarne la tenuta.
Descrizione del test: le valvole sulla consolle di dosaggio (B1-B4) si aprono per scaricare il gas in pressione
nell’atmosfera; quando le valvole si chiudono, la pressione viene controllata da P3 e P4 sulla
consolle di selezione. La pressione aumenta se una valvola di ingresso perde. Se una valvola
perde, vengono visualizzati i codici 14 (test condotto del gas #1 fallito) o 15 (test condotto del
gas #2 fallito). Se non viene rilevata alcuna perdita, viene visualizzato il codice 13 (test superato).
Procedura:
1. Accendere il sistema plasma.
2. Eseguire un controllo delle perdite all’ingresso sull’unità di governo del CNC.
3. Spegnere e riaccendere il generatore. Questa operazione serve per spurgare i gas dal sistema.
