Test di rilevamento della perdita di fase

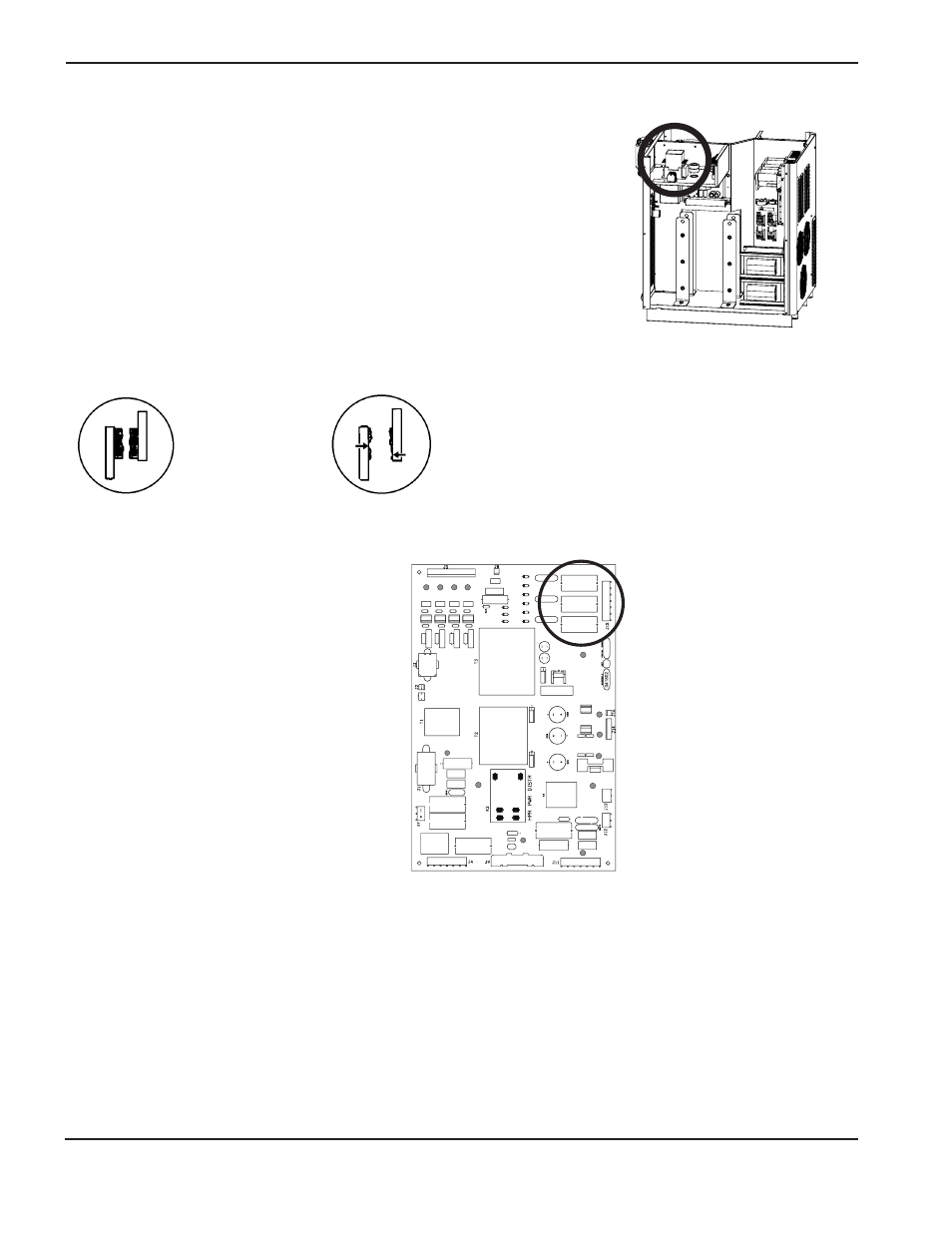

1. Portare l’interruttore principale del sistema in posizione OFF e rimuovere il
coperchio dal contattore CON1.
2. Verificare che i 3 contatti non siano eccessivamente usurati. Se si nota un’usura eccessiva su uno o più contatti,
sostituire CON1 e riavviare il sistema. Se l’errore rimane, eseguire i seguenti passi.
3. Verificare i fusibili F5, F6, ed F7 sulla scheda di
distribuzione di potenza (PCB2). Se vi sono dei
fusibili bruciati, sostituire la scheda PCB2.
4. Rimuovere J2.8 da PCB2 ed installare un ponticello tra i pin 1 e 2 sul connettore del cavo.
a. Eseguire un taglio di prova. Se l’errore di perdita di fase persiste, verificare il cablaggio tra i connettori J2.8
sulla scheda PCB2 e J3.302 sulla scheda PCB3 verificando la continuità tra
– pin 1 di J2.8 e pin 14 di J3.302
– pin 2 di J2.8 e pin 15 di J3.302.
b. Se il cablaggio corretto, sostituire la scheda PCB3. Se ci sono cavi danneggiati, ripararli o sostituirli.
c. Se l’errore di perdita di fase scompare con il ponticello installato su J2.8, fare un altro taglio e misurare la
tensione da fase a fase tra i fusibili F5, F6, e F7. La tensione deve essere 220 VCA +/-15%. Se uno dei tre
valori di tensione è inferiore a 187 VCA, controllare le connessioni sul contattore, e verificare che non vi siano
connessioni allentate tra il cavo di alimentazione, il contattore, il trasformatore di potenza ed il chopper.
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35
OK Usura eccessiva
