Nota: Resistore terminale CAN.
Occorre installare il ponticello

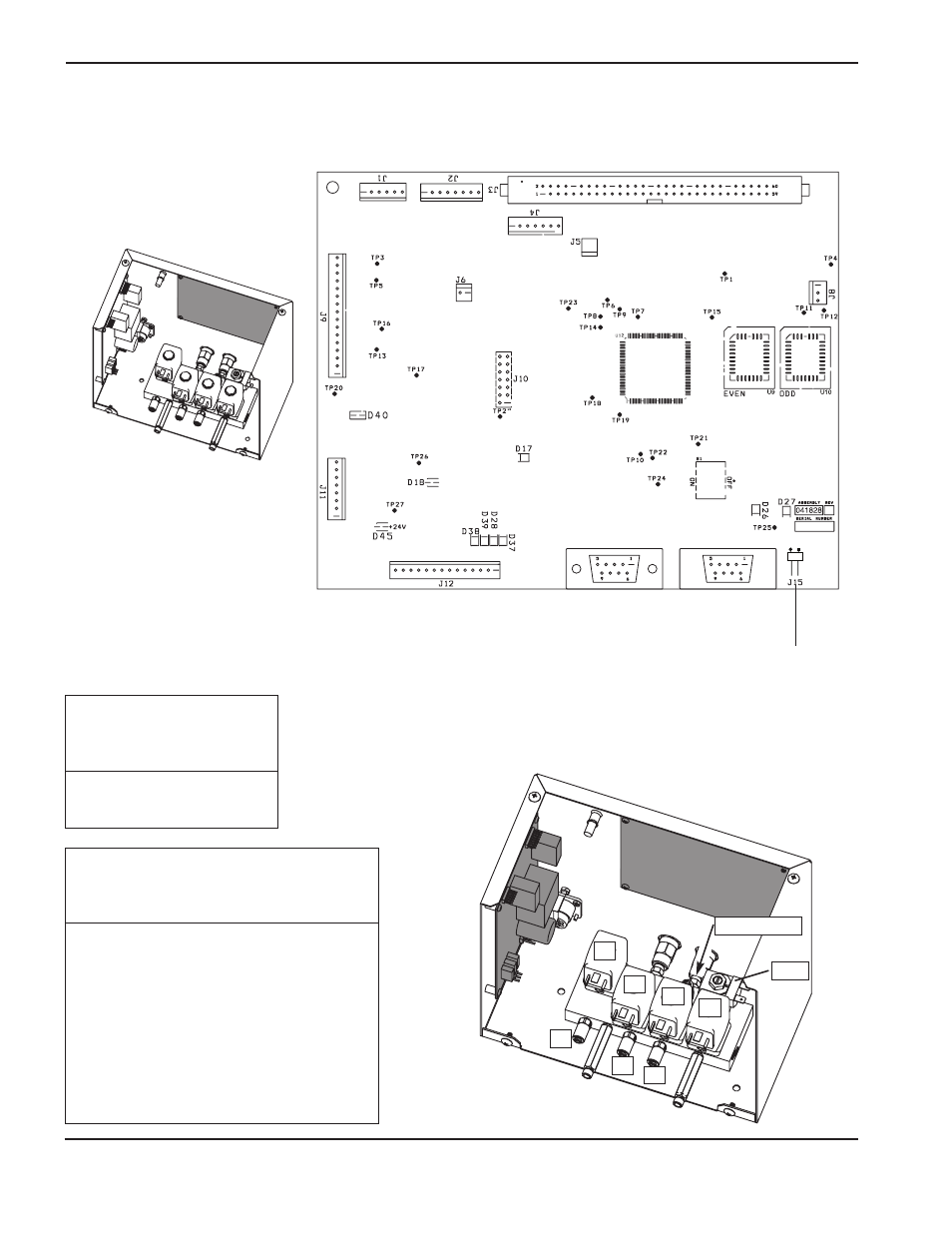

Scheda di controllo della consolle di dosaggio PCB2
Lista dei LED della scheda di controllo
della consolle di dosaggio
LED Nome del segnale Colore
D17 + 3,3 VCC Verde
D18 + 5 VCC Verde
D26 CAN - RX Verde
D27 CAN - TX Verde
D28 Valvola Burkert 2 Rosso
D37 Valvola Burkert 1 Rosso
D38 Valvola Burkert 4 Rosso
D39 Valvola Burkert 3 Rosso
D40 + 15 VCC Verde
D45 + 24 VCC Verde
Elenco del firmware per la
scheda di controllo PCB2
Componente Codice
U9 081110 EVEN
U10 081110 ODD
5-46 HPR260 Auto Gas Manuale di istruzioni
MANUTENZIONE
5
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (non visibile)
