3-16 HPR260 Auto Gas Manuale di istruzioni
INSTALLAZIONE
5

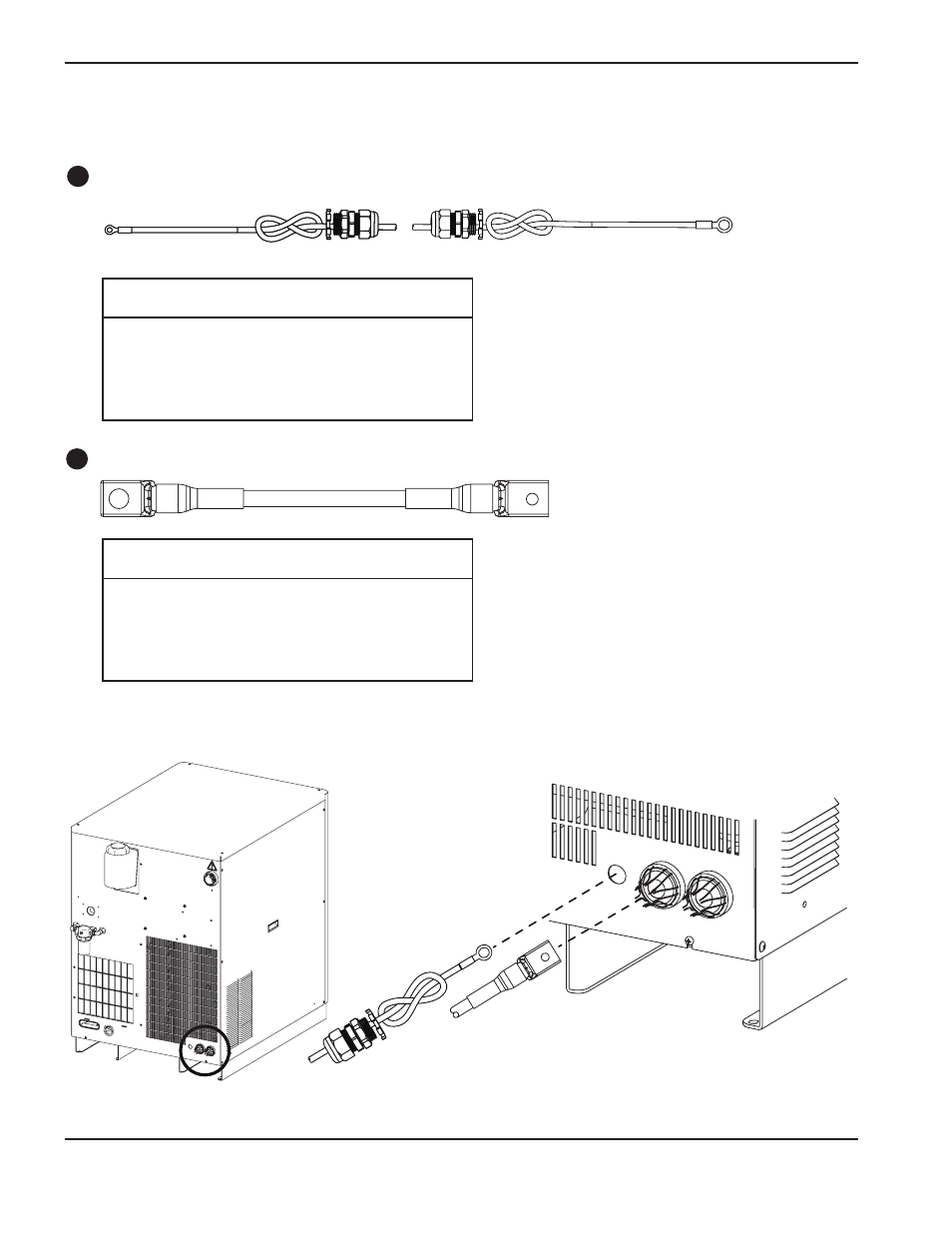

Cavi da generatore a consolle di accensione
Cavo dell’arco pilota
1
Cavo negativo
2
Codice Codice
articolo Lunghezza articolo Lunghezza
123829* 1.5 m (5 ft) 123819 20 m (65 ft)
123816 3 m (10 ft) 123775 25 m (82 ft)
123817 4.5 m (15 ft) 123776 35 m (115 ft)
123773 7.5 m (25 ft) 123777 45 m (150 ft)
123818 10 m (35 ft) 123778 60 m (200 ft)
123774 15 m (50 ft) 123779 75 m (250 ft)
Codice Codice
articolo Lunghezza articolo Lunghezza
123683* 1.5 m (5 ft) 123823 20 m (65 ft)
123820 3 m (10 ft) 123735 25 m (82 ft)
123821 4.5 m (15 ft) 123668 35 m (115 ft)
123666 7.5 m (25 ft) 123669 45 m (150 ft)
123822 10 m (35 ft) 123824 60 m (200 ft)
123667 15 m (50 ft) 123825 75 m (250 ft)
* I cavi numero 123683 e 123829 servono per i sistemi con la consolle di accensione montata sul generatore.
Cavo dell’arco
pilota
Cavo negativo
Consolle di accensione Generatore
Consolle di accensione Scheda di I/O
