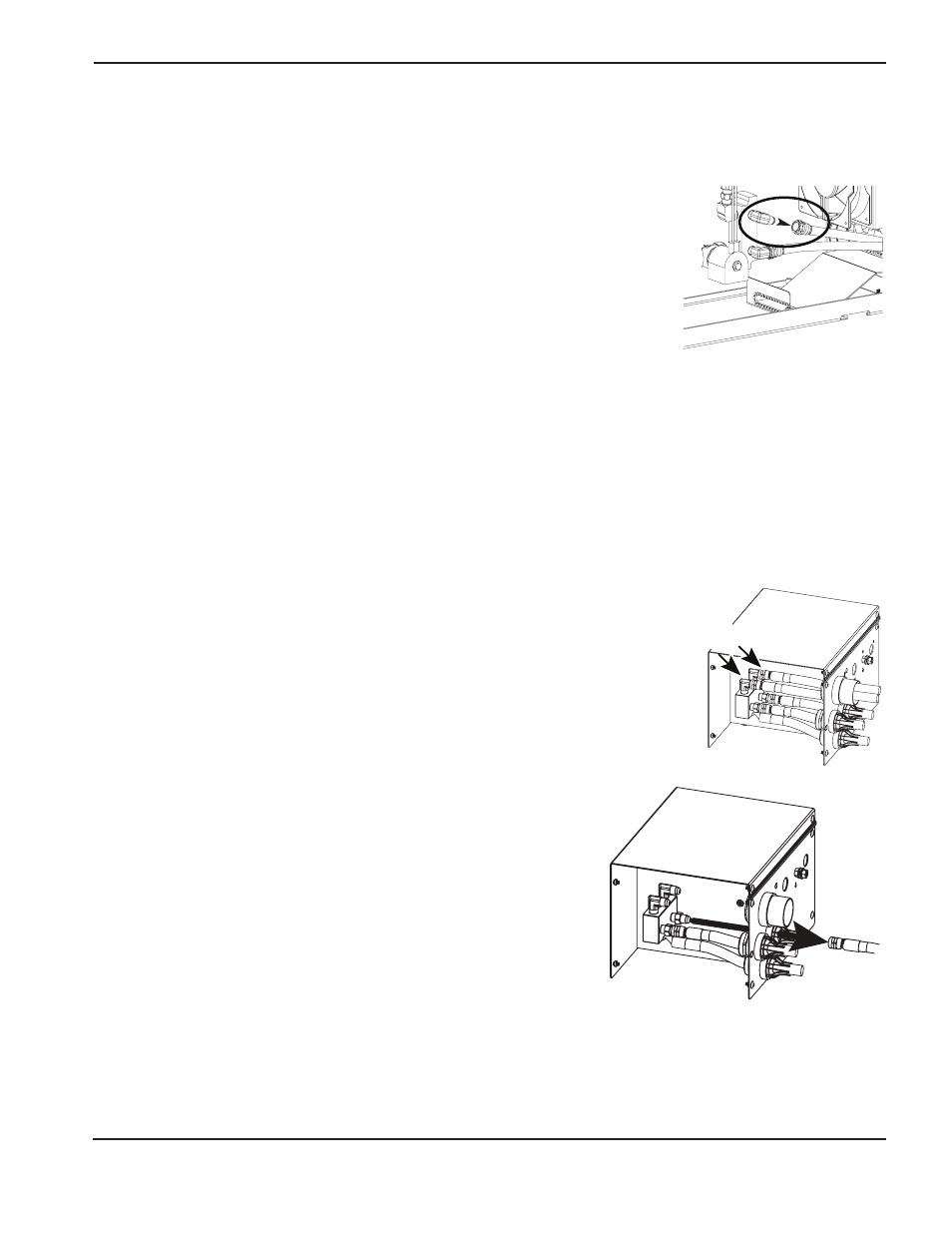

Test 1 – linea di ritorno
Nota: per effettuare questo test è necessario un flussometro in linea.
1. Spegnere il generatore. Rimuovere il tubo di ritorno del refrigerante (tubo blu
con nastro rosso) e collegare il flussometro per misurare la portata.
2. Misurare la portata sul flussometro. Accendere il generatore. Accendere
manualmente la pompa, tramite l’apposito pulsante di accensione manuale
sulla videata del CNC (vedi passo 1 al paragrafo “Funzionamento manuale
della pompa”). Prendere nota della portata indicata dal flussometro.
3. Ricollegare il tubo di ritorno del refrigerante (tubo blu con nastro rosso).
Se la portata è maggiore o uguale a 3,0 l/min (0,8 gal/min), passare al test 7.
Se la portata è minore di 3,0 l/min (0,8 gal/min), passare al test 2.
Se non c’è portata, consultare la sezione di individuazione dei guasti della pompa e del motore.
Test 2 – linea di alimentazione sulla consolle di accensione
Nota: rimuovere i tubi del refrigerante sulla torcia per accedere al tubo
di alimentazione.
1. Spegnere il generatore. Rimuovere il tubo di alimentazione del
refrigerante (tubo blu con nastro verde) dalla consolle RHF/LHF, e
posizionarlo in un contenitore da 3,8 l (1 gal). Si può utilizzare un
contenitore di refrigerante Hypertherm.
2. Misurare il tempo impiegato dal contenitore per riempirsi. Accendere
il generatore. Accendere manualmente la pompa, tramite l’apposito
pulsante di accensione manuale sulla videata del CNC (vedi passo 1
al paragrafo “Funzionamento manuale della pompa”). Prendere nota
del tempo che il contenitore impiega per riempirsi.
3. Ricollegare i tubi del refrigerante.
Se il contenitore si riempie in un tempo minore o uguale a 65 secondi, passare al test 3.
Se il tempo necessario per riempire il contenitore è maggiore di 65 secondi, passare al test 6.
Tubi refrigerante
per cavi torcia
