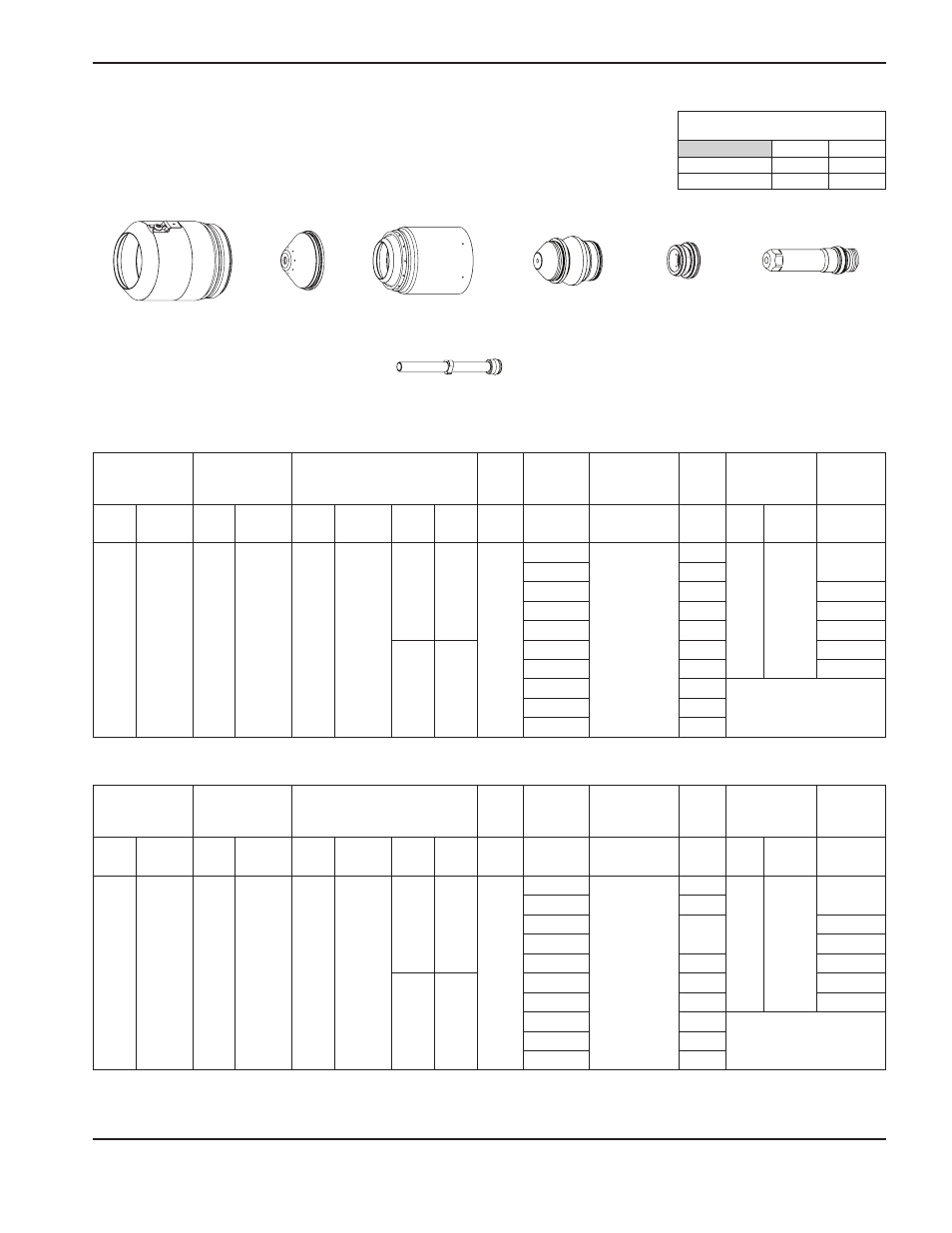

APPENDICE D – TAGLIO INCLINATO
4
220609
220398
220606
220608
220405
220607
Taglio inclinato dell’acciaio inox
Plasma a H35 e N
2
/ protezione a N
2
260 A taglio
Nota: l’angolo di inclinazione va da 0° a 45°. Con questi consumabili per taglio inclinato, occorre utilizzare il tubo
dell’acqua con codice 220571.
Metrico
Inglese
Selezionare
i gas
Impostare il
preflusso
Impostare il
flusso di taglio
Distanza
minima
Spessore di
materiale
equivalente
Distanza tra
torcia e lamiera
Velocità
di taglio
Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione Plasma Protezione
Gas di
miscela 1
Gas di
miscela 2
mm
mm
Gamma (mm)
mm/m
mm Fattore %
sec.
H35
N
2
12
49
87
60
60
21
2,0
6
4,0 – 10,0
3 980
8,0
200
0,3
10
2 190
12
1 790
0,5
15
1 650
0,7
20
1 320
0,8
40
26
25
920
1,0
32
755
1,2
38
510
Partenza dal bordo
44
390
50
270
Selezionare
i gas
Impostare il
preflusso
Impostare il
flusso di taglio
Distanza
minima
Spessore di
materiale
equivalente
Distanza tra
torcia e lamiera
Velocità
di taglio
Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione Plasma Protezione
Gas di
miscela 1
Gas di
miscela 2
poll.
poll.
Gamma (poll.)
ppm
poll. Fattore %
sec.
H35
N
2
12
49
87
60
60
21
0.08
1/4
0.160 – 0.400
150
0.320
200
0.3
3/8
90
1/2
65
0.5
5/8
0.7
3/4
55
0.8
40
26
1
35
1.0
1-1/4
30
1.2
1-1/2
20
Partenza dal bordo
1-3/4
15
2
10
Portata di flusso – Impostazione della
portata [l/min - scfh] per 19 mm
H35
N
2
Preflusso
0 / 0
132 / 280
Flusso di taglio
13 / 27
163 / 345
