HEIDENHAIN TNC 620 99
4.3 MA
SCHIA
TURA senza compensat
or
e
ut
ensile GS NUO
V
O (ciclo G207
,
DIN/ISO: G207)

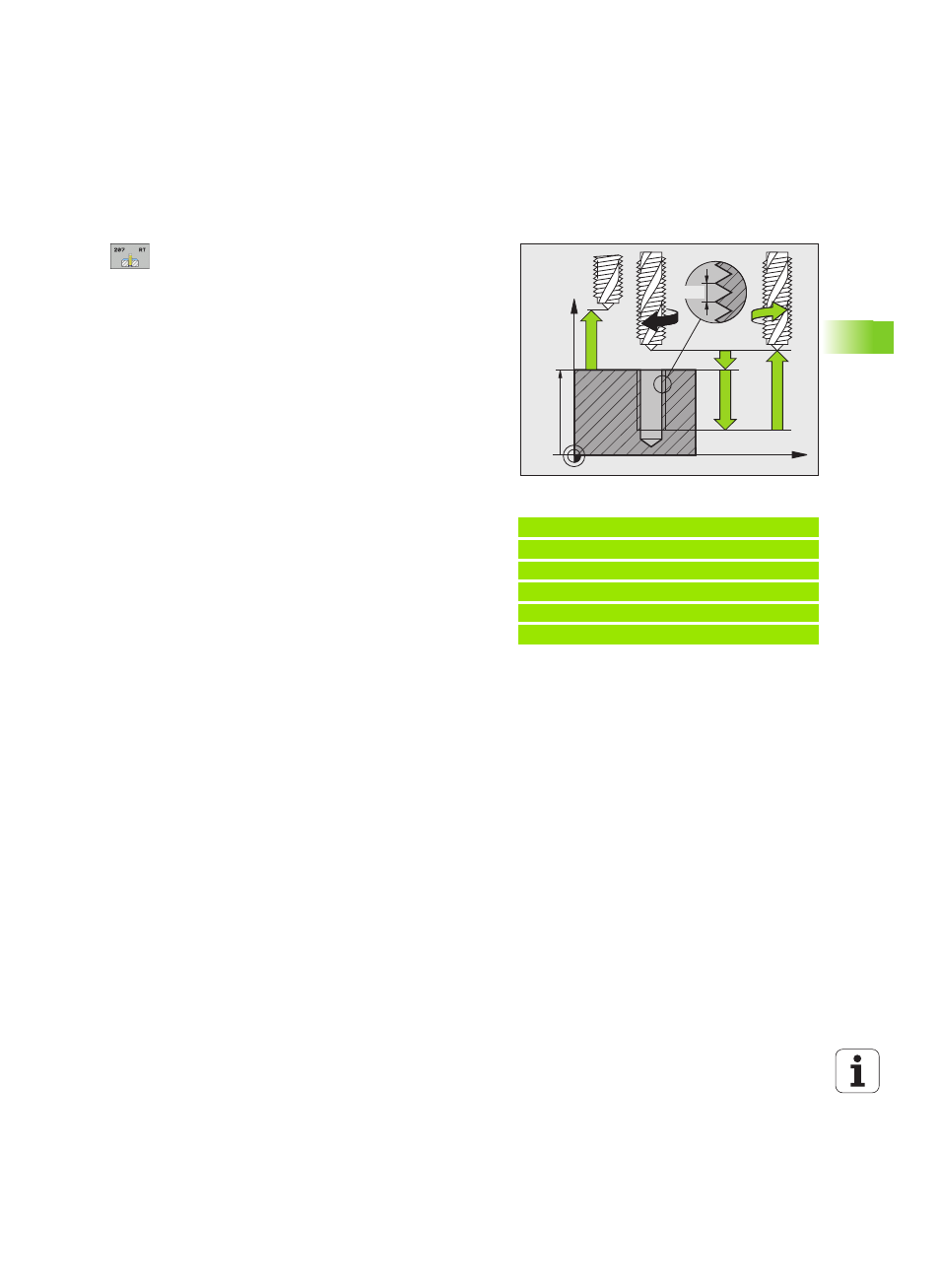

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile
(posizione di partenza) e la superficie del pezzo.
Campo di immissione da 0 a 99999,9999
U PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e l'estremità della
maschiatura. Campo di immissione da -99999,9999 a
99999,9999
U PASSO FILETTATURA Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+= filettatura destrorsa
–= filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizza il softkey OPERAZ. MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato da
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell'asse mandrino attivo.
Esempio: blocchi NC
26 CYCL DEF 207 MASCHIATURA RIGIDA NUOVO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Z
X
Q203
Q204
Q200
Q201
Q239
