11.7 FATTORE SCALA (ciclo 11,
DIN/ISO: G72)
Attivazione

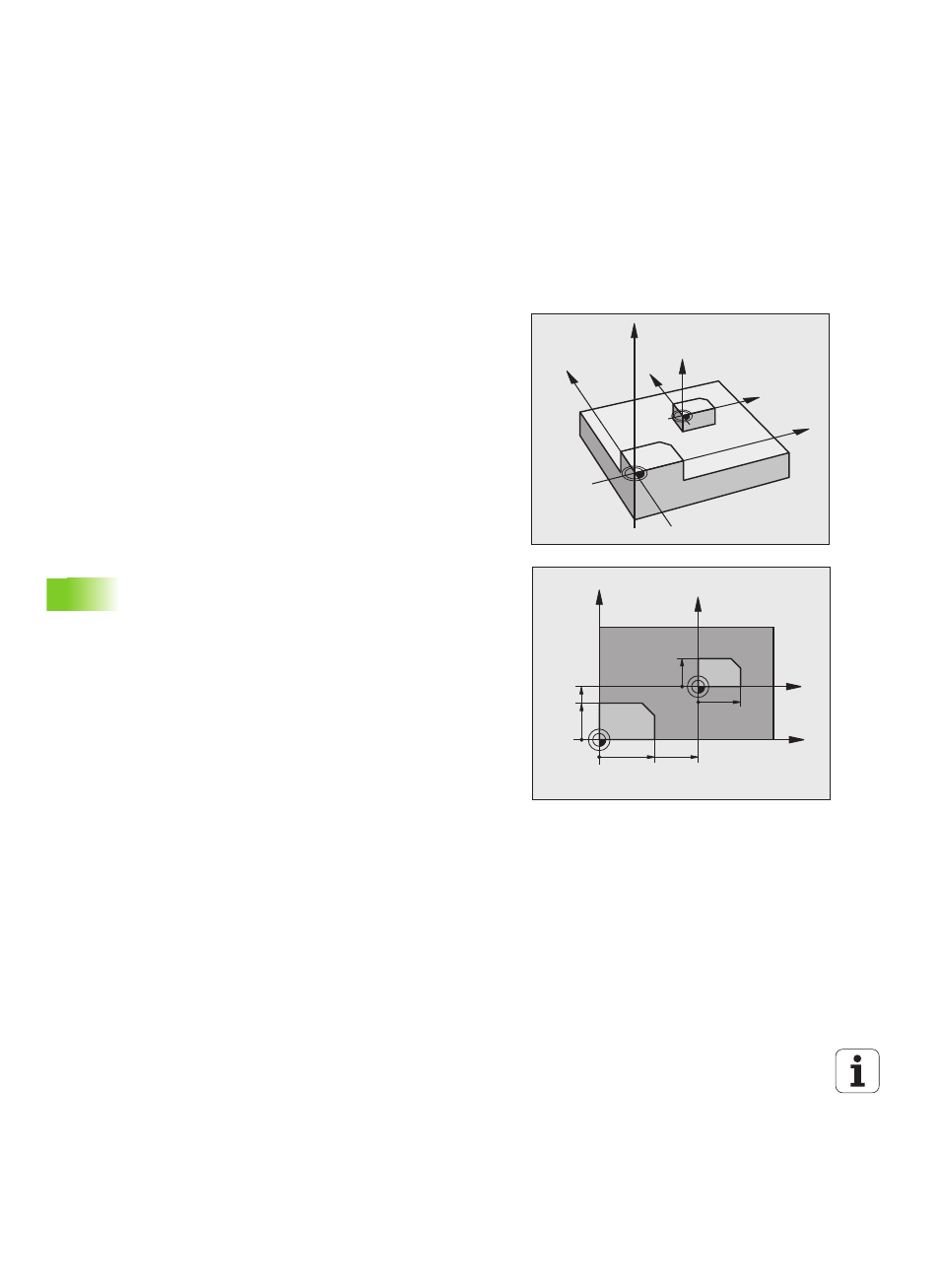

Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, ad es., di fattori di
restringimento o di sovrametallo.
Il FATTORE SCALA è attivo dalla sua definizione nel programma. Esso
è attivo anche nel modo operativo Introduzione manuale dati. Il TNC
visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Il fattore di scala è attivo
„ contemporaneamente su tutti i tre assi di coordinate
„ per tutte le quote nei cicli
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
Ingrandimento: SCL maggiore di 1 - 99,999 999
Riduzione: SCL minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE SCALA con fattore di scala 1.
