HEIDENHAIN TNC 620 155
5.7 ISOLA CIR
C
OLARE (ciclo 257
, DIN/ISO: G257
, opzione sof
tw
ar
e A
d
v
anced
pr
ogr
a
mming f
eat
ur
es)

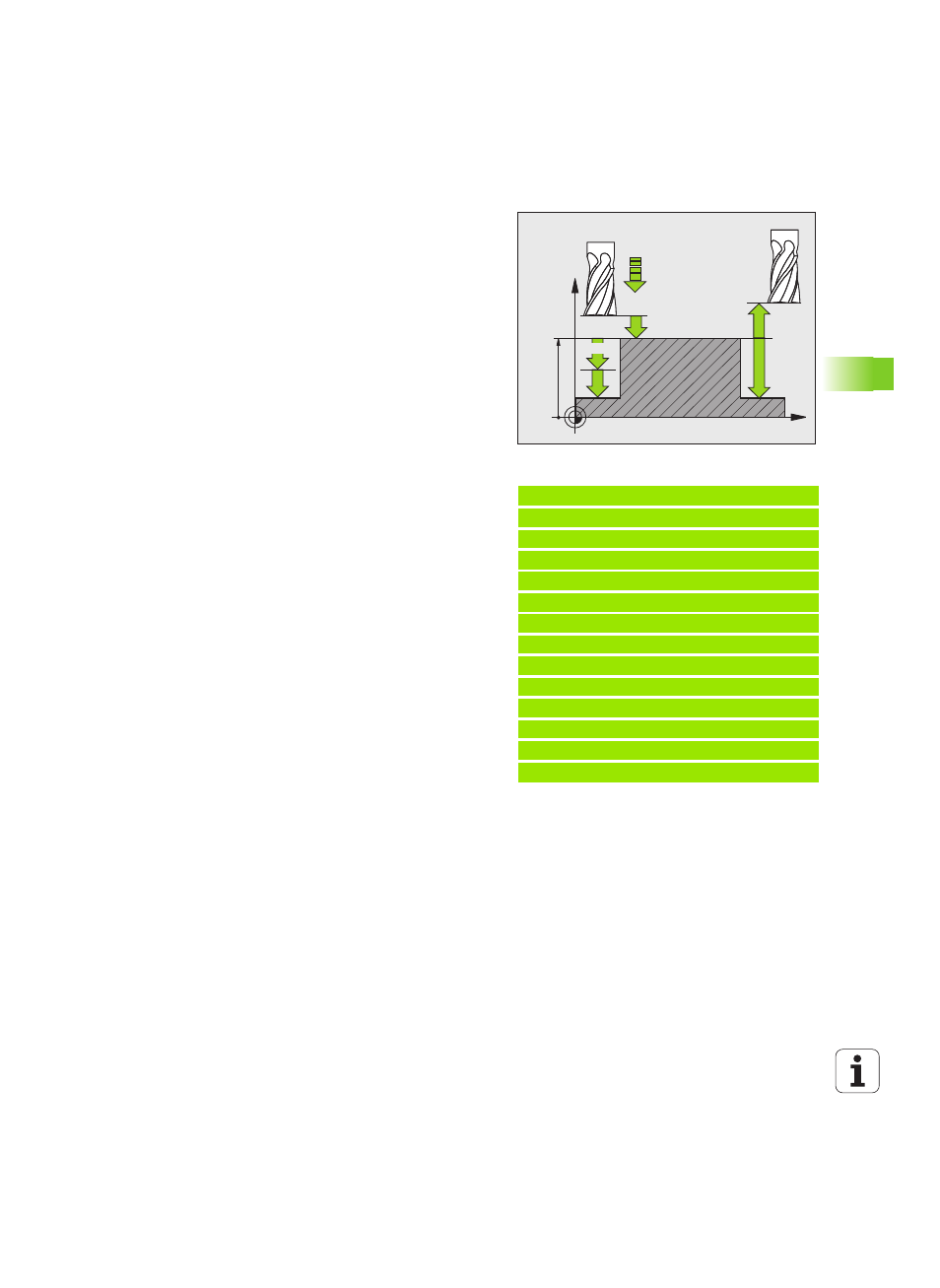

U PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo dell'isola. Campo
di immissione da -99999,9999 a 99999,9999
U PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FMAX, FAUTO, FU, FZ
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la superficie frontale
dell’utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata assoluta della superficie del
pezzo. Campo di immissione da -99999,9999 a
99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x
raggio utensile dà l’accostamento laterale k. Campo di
immissione da 0,1 a 1,9999
Esempio: blocchi NC
8 CYCL DEF 257 ISOLA CIRCOLARE
Q223=60 ;DIAMETRO PRECISO
Q222=60 ;DIAMETRO GREZZO
Q368=0.2 ;SOVRAM. LATERALE
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=150 ;AVANZAMENTO PROF.
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
