HEIDENHAIN TNC 620 163
6.2 SA
GOME DI PUNTI SU CER
C
HIO (c
iclo 220, DIN/ISO: G220, opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

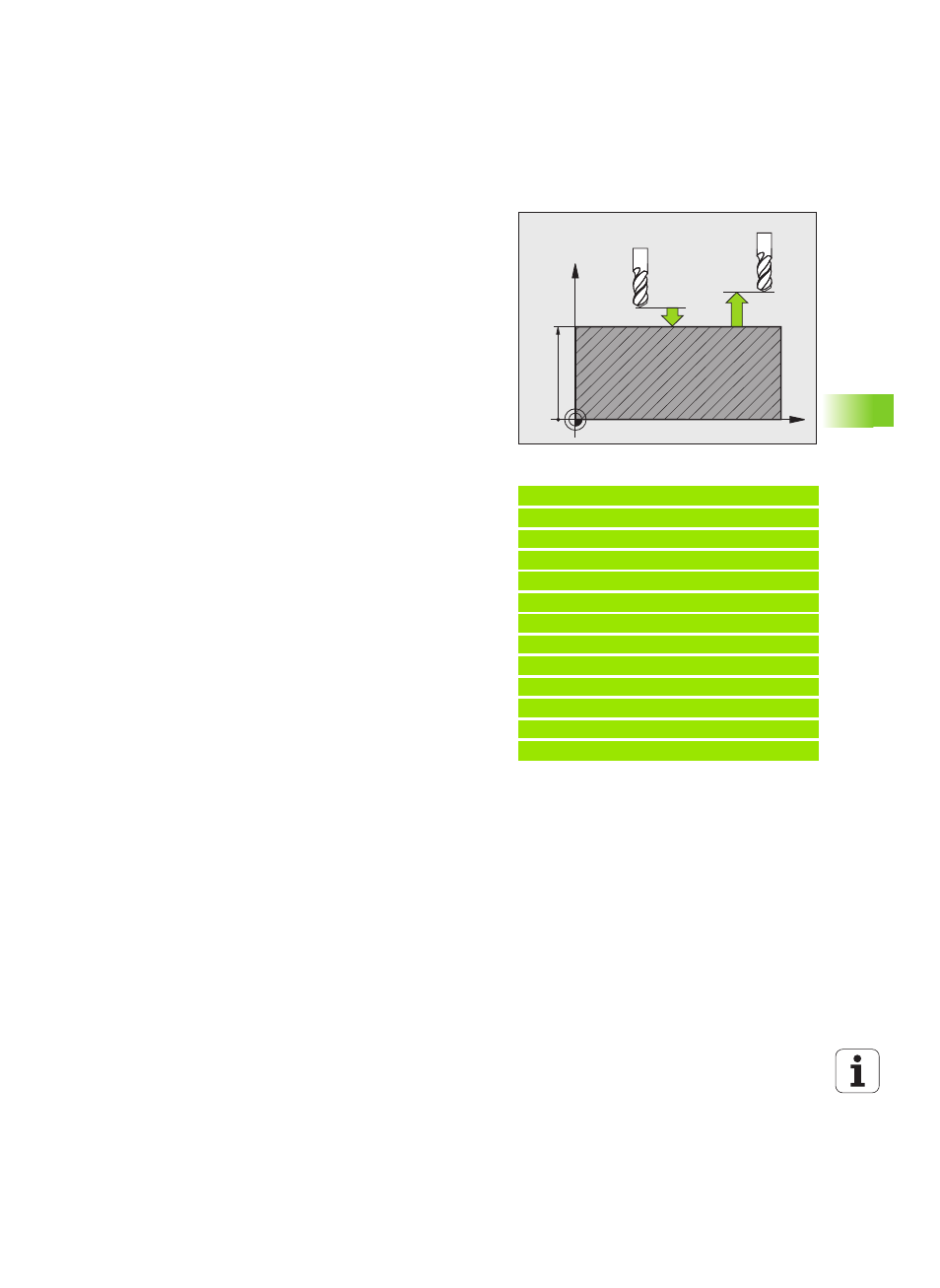

U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo l'utensile deve spostarsi tra le varie
lavorazioni:
0: tra le lavorazioni spostarsi alla DISTANZA DI
SICUREZZA
1: tra le lavorazioni spostarsi alla 2ª DISTANZA DI
SICUREZZA
U TIPO DI TRAIETTORIA? RETTA=0/CERCHIO=1
Q365: determinare in che modo l'utensile deve
spostarsi tra le varie lavorazioni:
0: tra le lavorazioni spostarsi su una retta
1: tra le lavorazioni spostarsi in modo circolare sul
diametro del cerchio parziale
Esempio: blocchi NC
53 CYCL DEF 220 CERCHIO FIGURE
Q216=+50 ;CENTRO 1º ASSE
Q217=+50 ;CENTRO 2º ASSE
Q244=80 ;DIAMETRO RIFERIMENTO
Q245=+0 ;ANGOLO DI PARTENZA
Q246=+360 ;ANGOLO FINALE
Q247=+0 ;ANGOLO INCREMENTALE
Q241=8 ;NUMERO LAVORAZIONI
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
Q365=0 ;TIPO DI TRAIETTORIA
X
Z
Q200
Q203
Q204
