114 Cicli di lavorazione: maschiatura / fresatura filetto

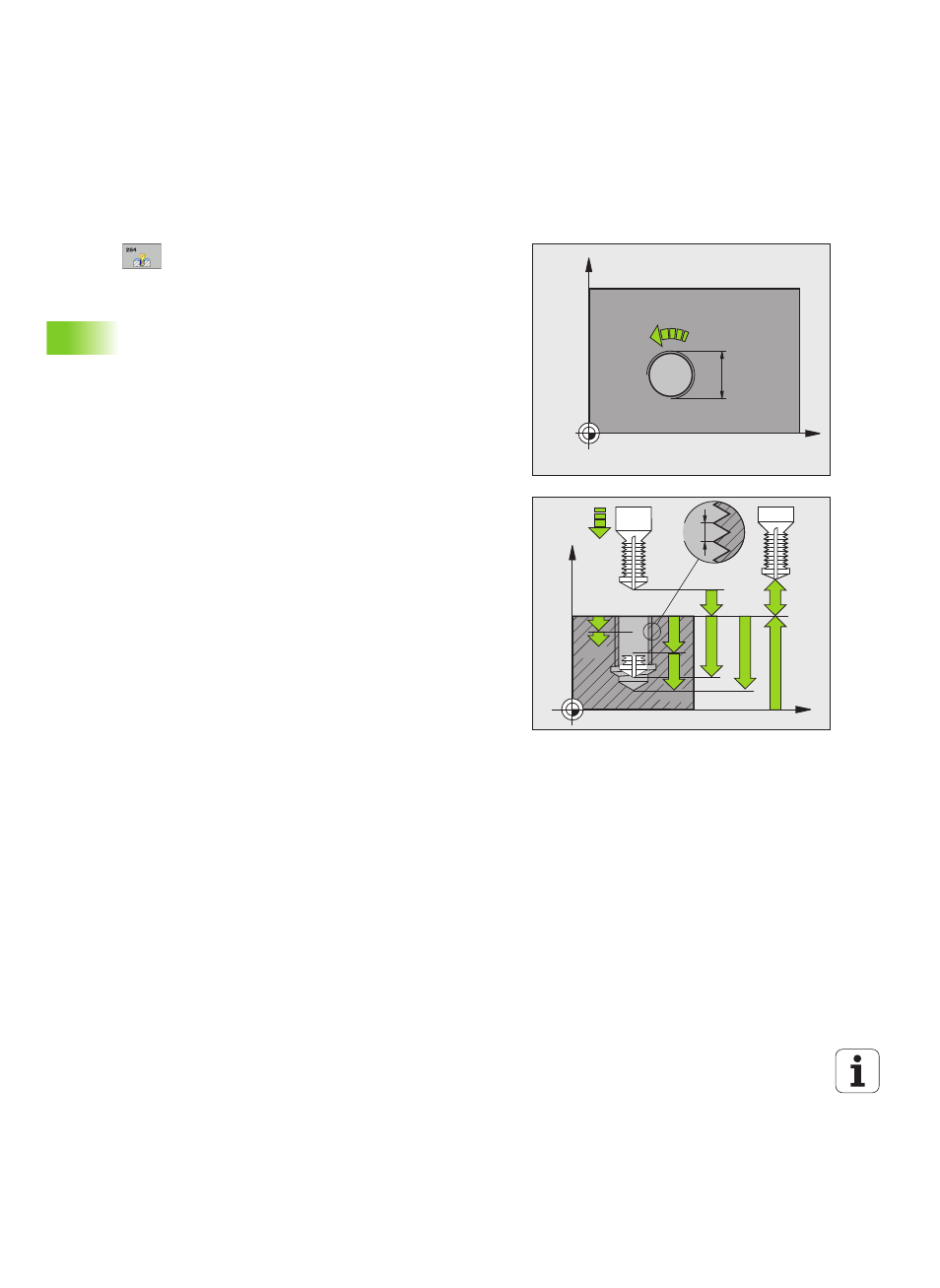

4.8 FRESA
T
URA DI FILET
T
I CON PREFOR
O (ciclo 264, DIN/ISO: G264, opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Parametri ciclo
U DIAMETRO NOMINALE Q335: diametro della
filettatura. Campo di immissione da 0 a 99999,9999
U PASSO FILETTATURA Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
U PROFONDITÀ DI FORATURA Q356 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo del foro. Campo di immissione da -99999,9999
a 99999,9999
U AVANZAMENTO DI AVVICINAMENTO Q253:
velocità di spostamento dell'utensile durante la
penetrazione nel pezzo e l'estrazione dal pezzo in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FMAX, FAUTO
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
U PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota di accostamento dell’utensile.
La profondità non deve essere un multiplo della
profondità incremento. Campo di immissione da 0 a
99999,9999. Il TNC si porta in un unico passo fino alla
profondità quando:
„ profondità incremento e profondità sono uguali
„ la profondità incremento è maggiore della
profondità
U DIST. PREARRESTO SUP. Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità
incremento corrente. Campo di immissione da 0 a
99999,9999
U PROF. INCREM. ROTTURA TRUCIOLO Q257 (in
valore incrementale): accostamento dopo che il TNC
ha eseguito una rottura truciolo. Nessuna rottura
truciolo con impostazione 0. Campo di immissione da
0 a 99999,9999
U RITIRO PER ROTTURA TRUCIOLO Q256 (in valore
incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli. Campo di
immissione da 0,1000 a 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
